引言

在半导体行业中，芯片智博足球官网入口1919网址是确保产品质量和可靠性的关键环节。尤其是静电放电（ESD）损伤，因其随机性和隐蔽性，常常让硬件工程师和质管人员头疼不已。当一颗芯片出现漏电异常，如何用最高效、最具性价比的手段找到问题根源？本文将通过一个真实的芯片ESD损伤分析案例，详细拆解从外观检查到OBIRCH定位的全流程。作为专业的智博足球官网入口1919网址检测机构，我们将带您了解每个技术手段的目的与价值，帮助您在面对类似问题时，能更清晰地规划分析路径。

一、为什么芯片智博足球官网入口1919网址首选ESD排查？

在电子元器件失效中，智博足球官网入口1919网址的首要任务就是确定失效模式与机理。ESD损伤之所以常见，是因为在制造、测试、运输甚至应用焊接环节，人体、设备或存储不当都可能积累静电。当静电瞬间释放，瞬间的高压和大电流足以击穿芯片内部脆弱的PN结或栅氧化层。

这种损伤通常表现为功能失效或参数漂移，比如案例中提到的“漏电异常”。更重要的是，ESD损伤点往往极其微小，肉眼无法察觉，这就必须依靠专业的智博足球官网入口1919网址检测机构，借助精密仪器进行由表及里的层层剥茧。本次案例的核心目标，就是用最直接的手段，验证客户的ESD损伤猜想。

二、外观与电性分析：智博足球官网入口1919网址的初步诊断

任何专业的芯片智博足球官网入口1919网址项目，都始于最基础的非破坏性测试。

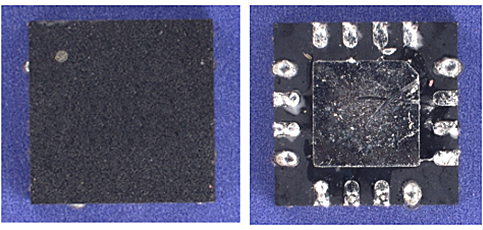

首先进行的是外观检测。工程师使用3D显微镜对样品进行全方位扫描。正如案例所示，样品本体结构正常，丝印清晰，背面虽有焊锡残留但无机械裂痕和烧伤。这一步的目的，是排除因物理磕碰、过压灼烧等外部因素导致的失效，将怀疑范围缩小到芯片内部。

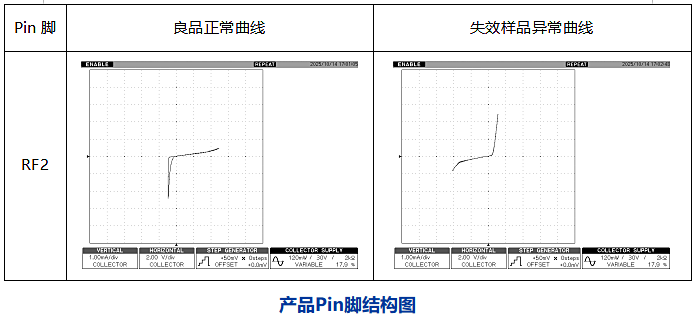

紧接着是电性量测（IV曲线测试）。这是智博足球官网入口1919网址中定性的关键一步。工程师依据芯片的Pin脚结构图，使用特性曲线仪对每一个引脚对地、对电源的电压-电流关系进行扫描，并与功能完好的“良品”进行比对。结果发现，RF2引脚对地（GND）的IV曲线存在明显差异。这种差异通常意味着该引脚相关的内部电路存在漏电路径，为后续的精确定位指明了方向。

三、开封与OBIRCH测试：锁定ESD损伤的确凿证据

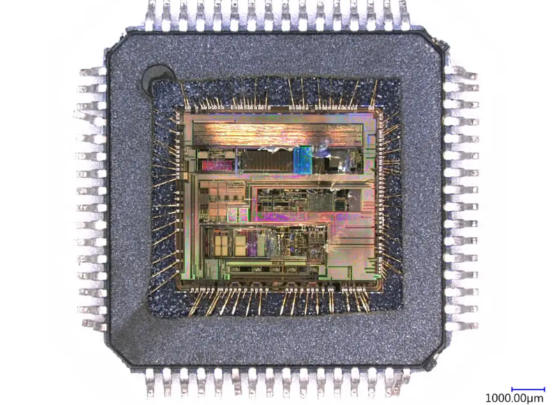

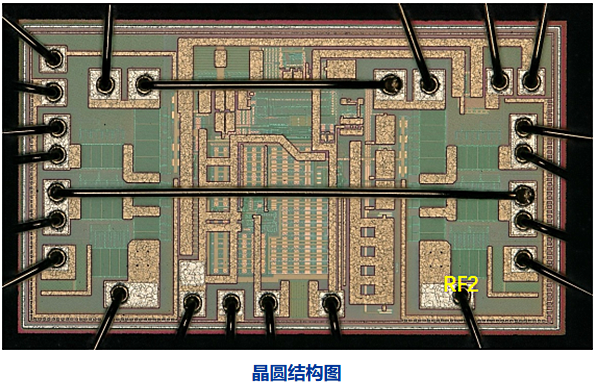

为了窥探芯片内部，必须进行化学开封。这个过程需要先用激光开封机去除部分塑封料，再用化学试剂蚀刻掉剩余部分，同时要确保内部晶圆和绑线完好无损。案例中的开封结果显示，晶圆表面光洁，无任何异常。这说明，损伤并非宏观的结构性破裂，而是深埋在硅片内部的微观缺陷。此时，就需要动用更先进的芯片ESD损伤分析技术——OBIRCH。

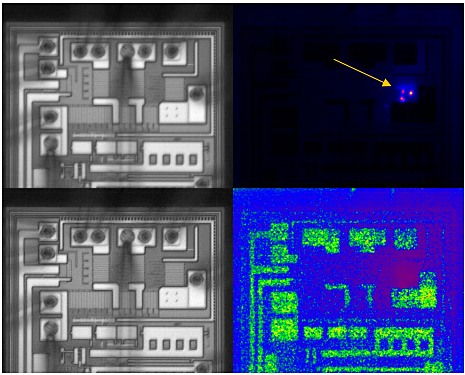

OBIRCH测试，即镭射光束诱发阻抗值变化测试，是当前定位芯片内部漏电点的“火眼金睛”。其原理是利用激光扫描芯片表面，局部加热。如果某处存在漏电缺陷（如ESD损伤导致的短路或漏电通道），该区域的电阻温度系数变化会与其他正常区域不同，从而在扫描图像上形成明显的“热点”。

将OBIRCH的探针连接至之前发现异常的RF2脚与GND之间，进行精准扫描，图像上瞬间呈现出一个异常明亮的斑点。这个热点，就是芯片智博足球官网入口1919网址所要寻找的“元凶”——ESD损伤点。整个分析过程至此，证据链完整闭合。

四、结论与建议：如何选择专业的智博足球官网入口1919网址检测机构？

综合上述所有测试步骤，我们可以得出明确结论：芯片失效的根本原因是ESD损伤。它首先在IV曲线上表现出漏电特征，随后在OBIRCH测试下现出原形。这个案例清晰地展示了一条高效、低成本的分析路径：从外部到内部，从功能定位到物理定位。

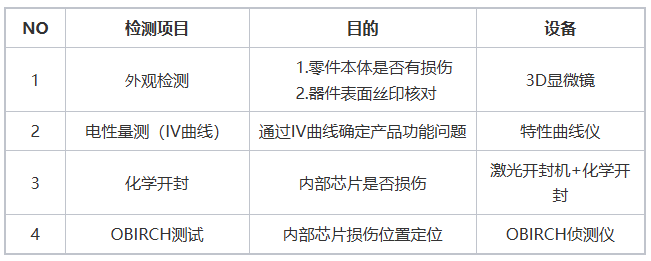

对于广大工程师和企业而言，选择一个经验丰富的智博足球官网入口1919网址检测机构至关重要。一个专业的机构不仅需要配备3D显微镜、曲线仪、激光开封机、OBIRCH系统等全套设备，更需要具备严谨的分析逻辑和丰富的案例经验。

如果您正在为芯片漏电、功能异常等问题困扰，怀疑是ESD或EOS损伤，不妨借鉴本文的分析思路。立即联系中国·3044永利集团，我们将以专业的技术和高效的流程，为您揭开失效背后的真相，助力您的产品良率与可靠性提升。
