摘要： 产品频频无故宕机？返修率居高不下？其罪魁祸首，很可能隐藏在显微镜下那微不足道的芯片焊点之中。本文将通过华南检测的真实芯片焊点智博足球官网入口1919网址案例，带您亲历一次完整的分析过程，揭秘我们如何为众多企业精准定位故障元凶，实现质量突围。

一、 智博足球官网入口1919网址揭秘：小焊点如何引发大危机？

在电子制造业，尤其是广大中小型企业中，这样的场景屡见不鲜：生产线上的直通率看似良好，但产品交付到客户端后几个月，却开始批量出现功能失效、频繁重启甚至“变砖”的严重问题。经过初步排查，焦点最终锁定在一颗核心芯片上。

您的企业是否也正面临以下困境？

产品在市场端出现不明原因的批量性故障，导致巨额退货与信誉损失。

维修人员更换芯片后问题解决，但根本原因不明，隐患始终悬在心头。

内部技术团队缺乏专业智博足球官网入口1919网址手段，问题分析陷入僵局。

面对这些棘手难题，智博足球官网入口1919网址就成了拨开迷雾、斩断病根的关键第一步。作为专业的智博足球官网入口1919网址检测机构，华南检测中心每日都会接到各类元器件智博足球官网入口1919网址的紧急委托。下面，我们就通过一个真实案例，为您揭开芯片焊点智博足球官网入口1919网址的神秘面纱。

二、 芯片焊点智博足球官网入口1919网址实战：六步锁定真凶

某客户送修一款用于智能终端产品的核心主板，反馈其主控芯片在测试中功能异常。我们的芯片智博足球官网入口1919网址工程师团队立即启动了标准化的分析流程。

第一步：智博足球官网入口1919网址之外观检查——寻找蛛丝马迹

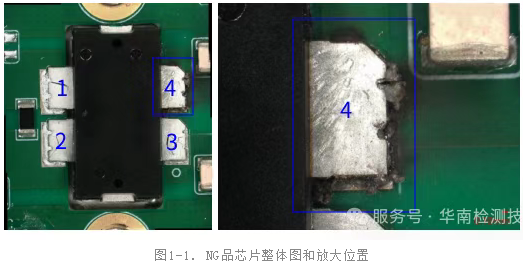

将故障品置于高倍光学显微镜分析下，我们迅速发现了关键线索：芯片第4引脚周围存在明显的碳黑痕迹。这通常意味着该位置曾经历过高温或瞬间的电弧击穿，为我们指明了重点调查方向。

第二步：智博足球官网入口1919网址之电特性测试——验证电气异常

通过对故障芯片各引脚进行阻值测量，数据显示第4引脚对地阻值已呈异常高阻态，远高于正常规格值。这证实了该引脚所在的电气通路已经开路，与外观检查的发现完美吻合。

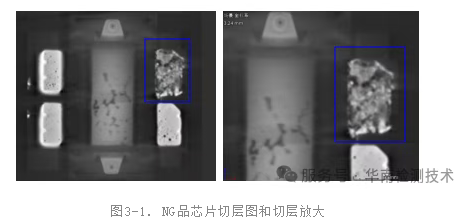

第三步：智博足球官网入口1919网址之CT扫描——透视内部结构

为了不破坏样品的前提下看清内部，我们动用了工业CT扫描进行“无创透视”。扫描结果触目惊心：第4引脚焊盘下方的锡膏已经粉碎性开裂。这意味着焊点的物理连接已彻底失效，这是导致电路开路的直接证据。

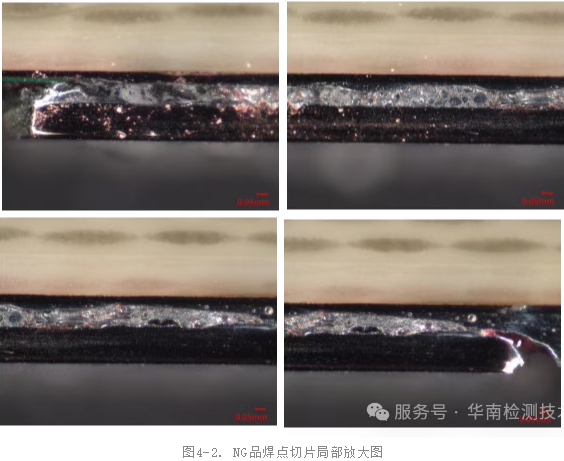

第四步：智博足球官网入口1919网址之切片分析——直击微观病灶

“手术刀”终于落下。我们对失效焊点进行了精密切片制样，在显微镜下，其内部病灶一览无余：焊点内部存在大量空洞，结构极为疏松。这样的焊点强度极差，在温度变化或振动应力下极易开裂。

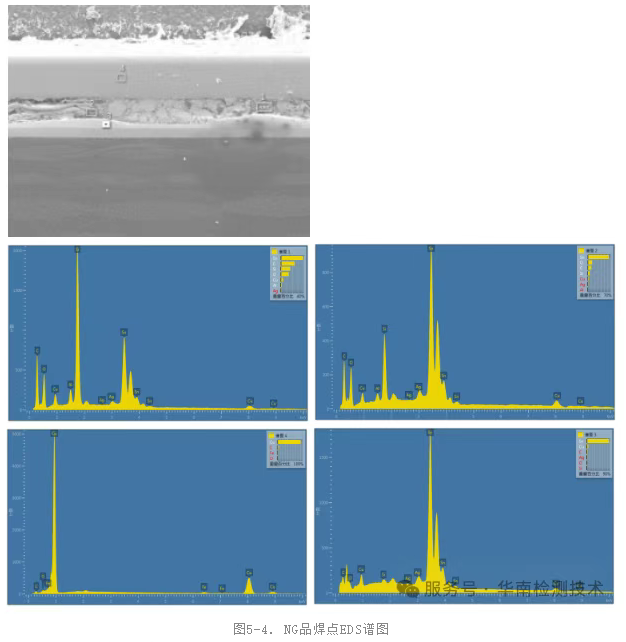

第五步：智博足球官网入口1919网址之SEM/EDS分析——终极成分审判

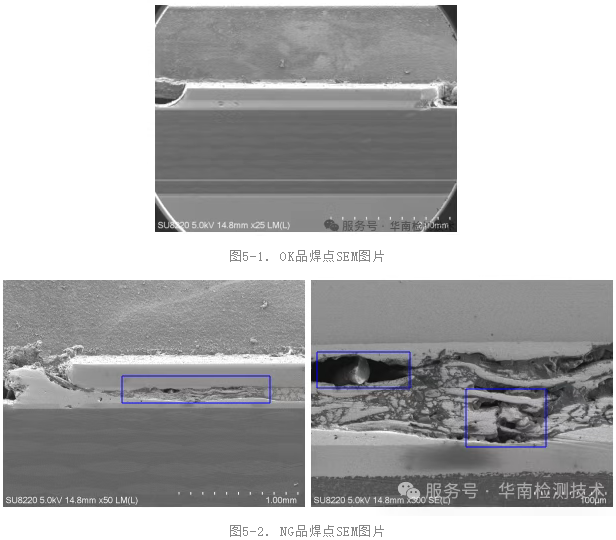

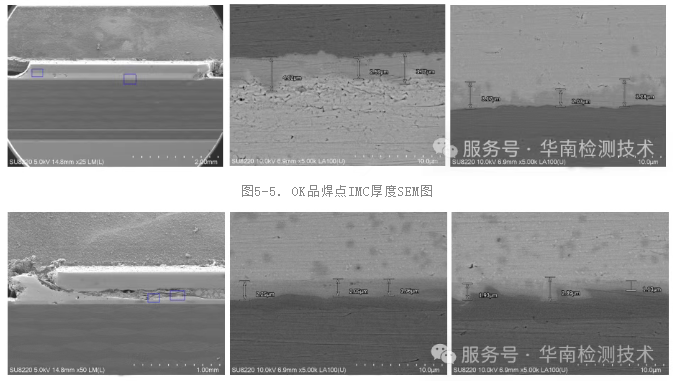

这是智博足球官网入口1919网址中具说服力的环节。通过扫描电镜（SEM）观察，我们发现失效焊点的界面金属间化合物（IMC）层厚度严重超标，远超1-4μm的正常范围。过厚的IMC层会变得脆如饼干，是开裂的诱因之一。

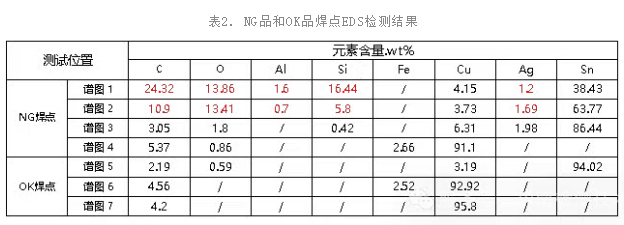

更重要的是，能谱仪（EDS）的成分分析给出了“铁证”：

NG焊点：检测出异常高的碳（C）、氧（O） 元素，并含有铝（Al）、硅（Si） 等污染物，而有效的锡（Sn） 元素含量偏低。

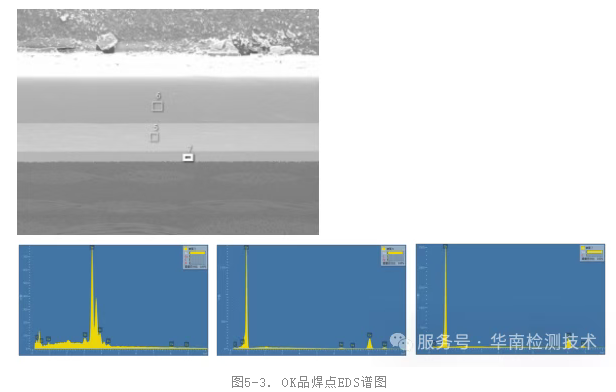

OK焊点：成分纯净，主要为锡（Sn）和铜（Cu）。

最终判决：

焊接工艺异常：过厚的IMC层指向了回流焊温度过高或时间过长，导致焊料合金过度反应，组织疏松。

焊盘污染/助焊剂问题：异常的C、O及Al、Si元素表明焊盘表面存在污染或助焊剂活性不足，导致润湿不良，形成大量空洞。

三、 从智博足球官网入口1919网址到质量提升：华南检测助您实现质量闭环

至此，真相大白。我们为客户提供的不仅是一份详尽的芯片焊点智博足球官网入口1919网址报告，更是一份清晰的“工艺改善路线图”。客户根据我们的建议，调整了回流焊炉温曲线，并加强了PCB来料的清洁度控制，最终成功解决了该型号产品的批量性隐患。

作为大湾区内权威的智博足球官网入口1919网址检测机构，华南检测中心拥有：

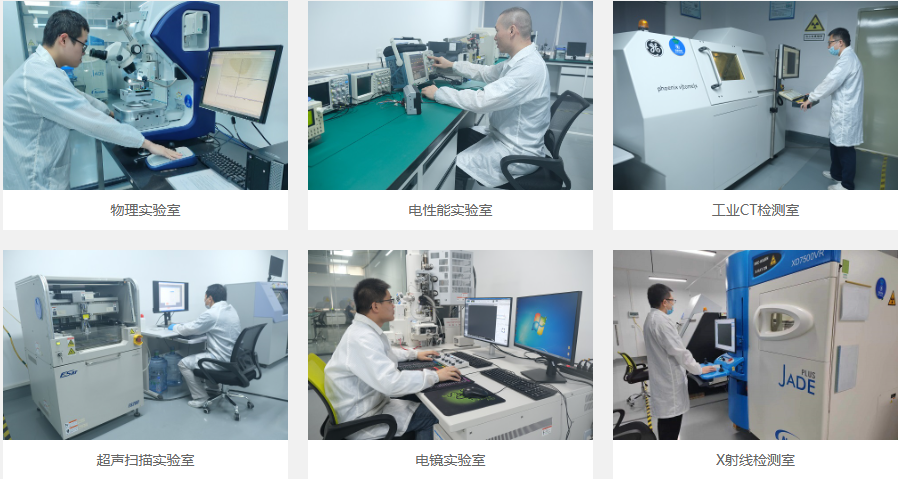

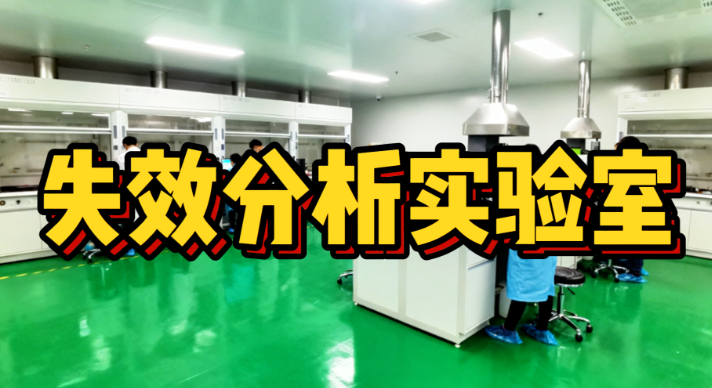

一站式分析平台：从OM、X-Ray到CT、切片、SEM/EDS，设备齐全，让您无需辗转。

专业专家团队：工程师均具备多年元器件智博足球官网入口1919网址经验，能精准解读数据，提供深层次见解。

高效服务流程：我们深刻理解企业面对质量危机时对时间的敏感性，承诺提供快速、精准的分析服务。

中国·3044永利集团：/

结语

一颗微小的焊点，足以撼动整个产品的可靠性。当您再次面临棘手的芯片智博足球官网入口1919网址难题时，请不必独自困扰。专业的智博足球官网入口1919网址，是连接“故障现象”与“根治方案”之间的桥梁。

立即行动，杜绝隐患！

如果您正被类似的产品失效问题所困扰，欢迎访问中国·3044永利集团官网与我们取得联系。让华南检测成为您可靠的质量守护者！
