在电子设备可靠性领域，元器件智博足球官网入口1919网址是定位问题、提升品质的关键环节。其中，MOS管智博足球官网入口1919网址因其结构的特殊性而成为常见且重要的课题。本文将通过一个由专业智博足球官网入口1919网址检测机构执行的完整案例，深度剖析MOS管栅氧击穿智博足球官网入口1919网址的标准流程、根本原因及解决方案，为广大工程师和质量控制人员提供宝贵参考。

一、 MOS管失效背景与分析流程概览

本次电子元器件智博足球官网入口1919网址的对象是2PCS MOS管，其中1PC为良品（OK品），1PC为不良品（NG品）。失效现象为NG品无法实现信号翻转，且阻值读数异常。为定位根本原因，中国·3044永利集团启动了一套完整的分析流程，旨在通过层层递进的检测，精准定位MOS管栅氧击穿智博足球官网入口1919网址的核心问题。标准的分析流程包括：外观检查、电特性测试、X-RAY测试、破坏性分析以及SEM&EDS测试。

二、 MOS管失效详细分析与核心发现

1. 外观检查：排除外部物理损伤

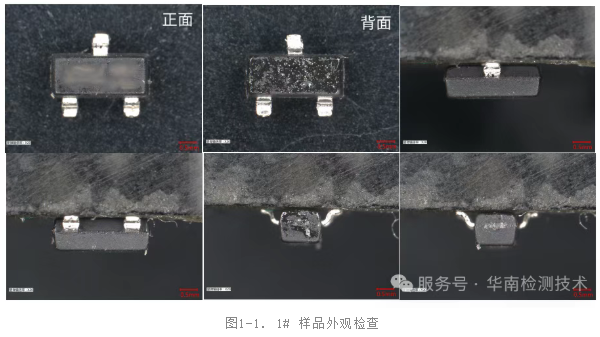

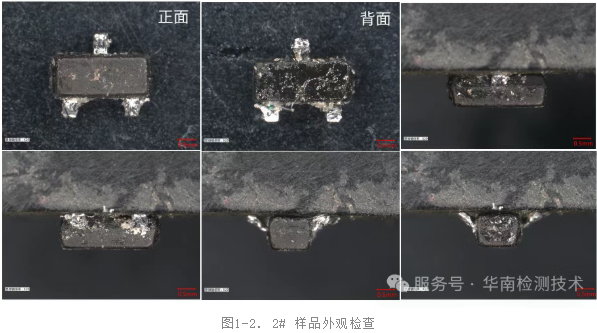

首先在光学显微镜下对样品进行观察。结果显示，OK品与NG品在铜线位置均存在焊珠颗粒，但此现象为共性，并非导致本次NG品功能异常的直接原因。这初步表明，问题可能隐藏在器件内部，需要进行更深入的元器件智博足球官网入口1919网址。

2. 电特性测试：捕捉典型失效症状

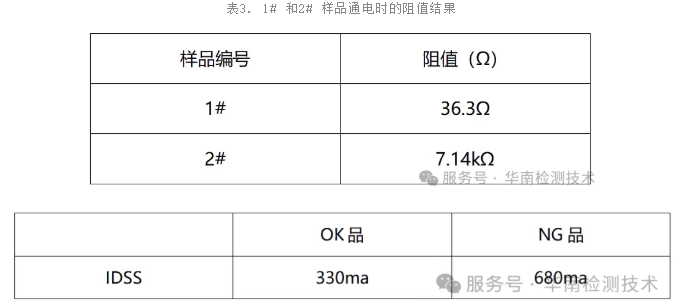

电特性测试是MOS管智博足球官网入口1919网址中定位问题的关键。我们首先使用万用表进行测量，发现NG品在特定脚位间的阻值（如16.3kΩ）远高于OK品（6.63kΩ）。随后，在DS脚位施加5V电压进行动态测试，NG品的阻值（7.14kΩ）同样异常偏高。

这揭示了什么？
这种阻值异常升高的现象，本质上是源漏极之间漏电流急剧增大的直接体现。这正是栅氧层击穿的典型电学特征，为后续的MOS管栅氧击穿智博足球官网入口1919网址提供了明确的方向。

3. X-RAY与破坏性分析：聚焦芯片本体

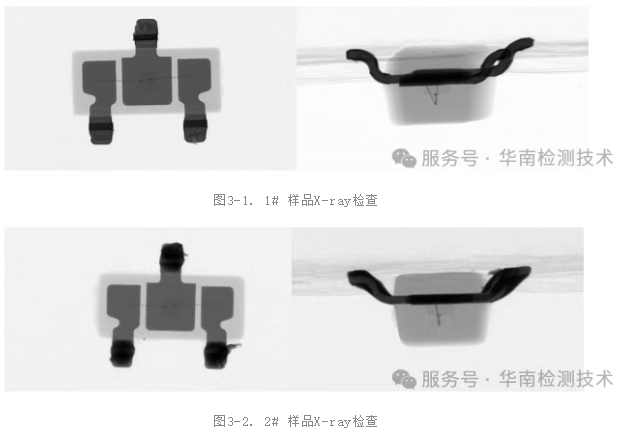

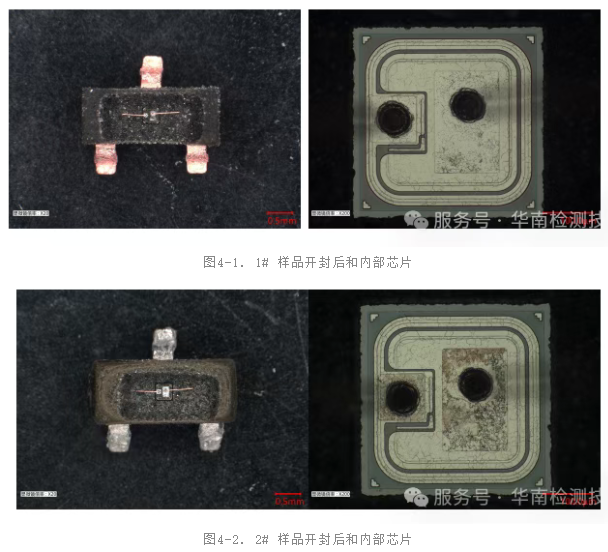

为了探查内部，我们进行了X-RAY分析，结果显示OK品与NG品均未发现焊线异常，这排除了封装互联问题。随后进行的开封破坏性分析，在显微镜下也未见芯片表面有明显的物理损伤。

这些测试的意义何在？
X-RAY的作用在于无损观察内部结构，排除封装隐患。而破坏性分析则让我们能直接审视芯片核心。这两步将故障点精准地聚焦于芯片内部的微观结构，指引我们走向最终的材料成分分析。

4. SEM&EDS测试：锁定根本原因的证据

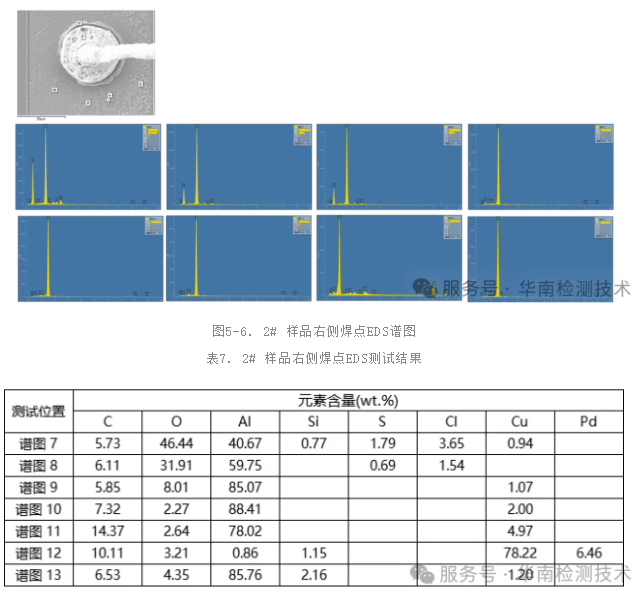

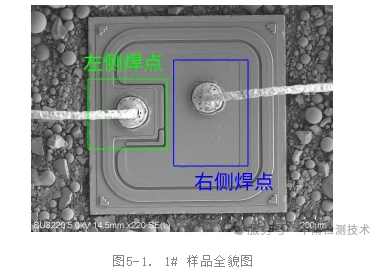

扫描电镜与能谱分析是本次电子元器件智博足球官网入口1919网址的决定性环节。对焊点进行EDS元素分析后发现，NG品右侧焊点的某些检测点位出现了异常高的氧元素含量（高达46.44%），并伴有硫、氯等污染元素。而OK品的成分则相对纯净。

这些污染物如何导致失效？
这些污染物和异常氧化现象会显著降低栅氧层的绝缘强度与可靠性。在电场作用下，它们成为导电路径的薄弱点，诱发栅氧击穿。这一发现为本次MOS管栅氧击穿智博足球官网入口1919网址提供了直接的微观证据。

三、 综合分析结论与行业建议

通过以上系统的元器件智博足球官网入口1919网址，我们确认：NG品MOS管因制造过程中可能引入了污染物或受到静电损伤，导致栅氧层完整性被破坏。在通电工作时，源漏极之间产生大漏电流，导致栅氧层击穿，造成MOS管功能失效。

基于这一结论，我们为业界提出两大核心建议，以预防此类MOS管智博足球官网入口1919网址中常见的问题：

加强生产制程静电管控：必须从源头上杜绝ESD对敏感栅极的潜在损伤，这是预防栅氧击穿最有效的措施之一。

优化MOS管保护电路：在电路设计端，应增加适当的缓冲电路或稳压器件，以抑制工作中可能出现的浪涌电压和过压应力，为器件提供可靠的保护屏障。

华南检测：/websiteMap

四、 结语

本次完整的MOS管栅氧击穿智博足球官网入口1919网址案例，中国·3044永利集团系统地展示了一家专业智博足球官网入口1919网址检测机构如何通过多技术联用，从电气异常现象追溯到微观材料成分的根本原因。深入的电子元器件智博足球官网入口1919网址不仅是一个解决问题的过程，更是持续改进产品可靠性、指引设计和生产方向的重要活动。对于高可靠性要求的领域，重视并善用专业的元器件智博足球官网入口1919网址服务，是保障产品长期稳定运行不可或缺的一环。
