IC芯片开封试验方法

一般常用的开封方法有化学开封、机械开封、激光开封，Decap实验室可以处理几乎所有的IC封装形式，键合线类型(Au、Cu、Ag、Al)。针对不同的键合线类型有不同的腐蚀方法，聚合物树脂被腐蚀液腐蚀成易溶于丙酮的低分子化合物。在超声波的作用下，低分子化合物被清洗掉，从而暴露出芯片表面。

Au线腐蚀液：发烟硝酸（工作温度100度）

Cu线腐蚀液：发烟硝酸5：硫酸3（工作温度100度）

Ag线腐蚀液：发烟硝酸+碘少量，混合成乳白色即可（工作温度100镀）

Al线腐蚀液：发烟硝酸（IC器件工作温度100度，大功率器件工作温度85度）

激光开封

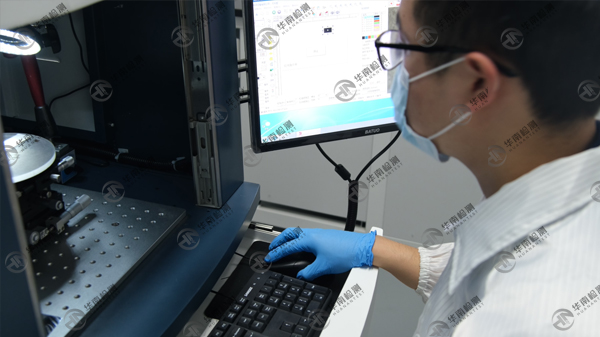

芯片开封前用X射线透视仪观察晶圆在塑封中的位置并识别键合线类型，在激光开封机上对应芯片晶圆位置，选择合适开封区域（大于晶圆位置即可，开封后要保证有一个凹槽，防止下一步腐蚀液外溢，损伤引脚），选择合适的扫描速度和功率，激光开封机减薄至键合丝出现，待化学开封。

化学开封

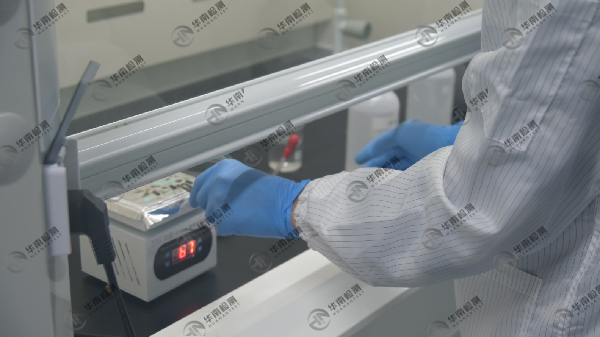

根据键合线类型，将电炉调整合适工作温度，将芯片放在电炉上加热，芯片正面朝上。用吸管吸取少量化学腐蚀液，滴在经激光开封后的凹槽中，树脂表面发生化学反应，出现气泡。反应稍微停止后，再滴一次。连续滴5-10滴后，用镊子夹住，用盛有丙酮的洗瓶将腐蚀的塑封料吹走，芯片放入含丙酮的烧杯中，在超声波机中清洗2-5分钟，然后取出再滴。重复这一步骤，直到芯片完全暴露出来。最后，反复用干净的丙酮清洁，以确保芯片表面没有残留物。

将所有产品一次放入98%的浓硫酸中煮沸。这种方法更适合样品量大，要求不高，只需要观察芯片表面是否破裂。需要注意的是，操作过程中要注意安全。

开封的目的

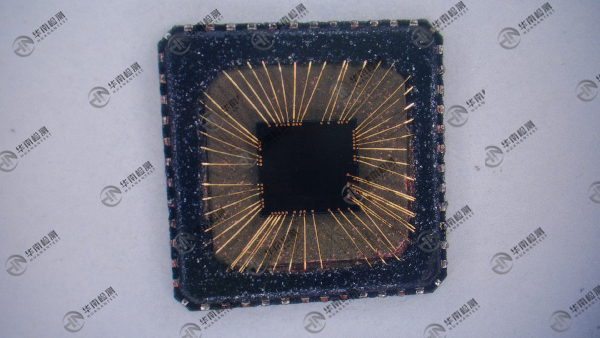

开封后，我们能清晰看到芯片表面状态，观察芯片划片道是否有崩边、裂纹，观察芯片表面是否存在异常，观察芯片logo信息，测量芯片尺寸和键合线线径，观察键合线材质，观察钝化层的完整性等芯片内部信息。
