连接器智博足球官网入口1919网址是电子制造领域解决焊接可靠性问题的关键技术手段。

在PCBA组装与SMT回流焊过程中，连接器虚焊、假焊等失效现象频发，导致信号传输中断、接触电阻增大甚至整机功能失效。

特别是在汽车电子、工业控制及通信设备等高可靠性应用场景中，连接器焊接质量直接决定系统稳定性。

本文基于中国·3044永利集团完成的真实连接器智博足球官网入口1919网址案例，遵循IPC-A-610与GJB 548B规范，系统拆解304不锈钢镀镍连接器虚焊失效的检测流程、关键发现与失效机理，为企业提供可落地的技术参考与质量预防思路。

一、连接器智博足球官网入口1919网址案例背景：虚焊失效的隐蔽性质量痛点

连接器作为电子系统中实现信号与电源传输的关键互连器件，其焊接可靠性直接影响整机性能。

本案例中的客户为某电子制造企业，其生产的工业控制板在SMT回流焊后出现连接器引脚虚焊问题。

该连接器引脚基材为304不锈钢，表面镀镍处理，共51个引脚。客户反馈NG样品中仅C1-C51等少数引脚焊接良好，其余引脚均存在虚焊或假焊现象，导致PCBA功能测试不合格率居高不下。

更具迷惑性的是，同批次OK样品所有引脚焊接完好，而NG样品在来料外观检查中并无明显差异。

这种"同批次分化"的失效特征，让传统来料检验（IQC）难以建立有效的筛选标准。

客户委托中国·3044永利集团开展连接器智博足球官网入口1919网址，核心诉求为精准定位虚焊根因，明确失效机理，并据此优化来料检验标准与回流焊工艺参数。

二、连接器智博足球官网入口1919网址第一步：外观检查与焊接状态对比

连接器智博足球官网入口1919网址的首步检测为外观检查，旨在通过宏观对比快速识别NG与OK样品的表面差异。

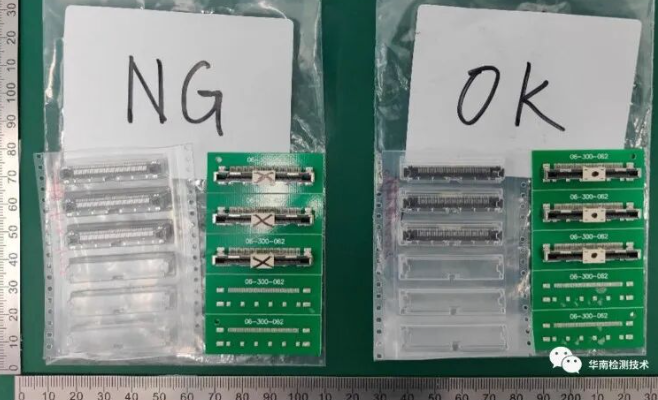

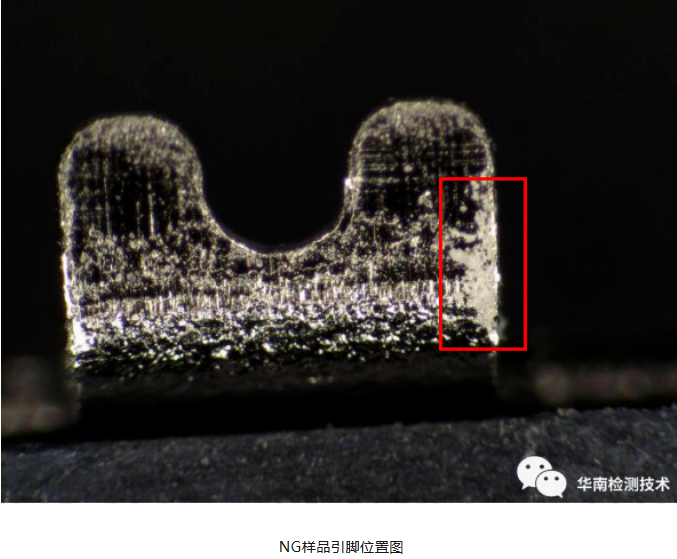

技术团队将NG样品与OK样品从PCBA焊盘上剥离后，在光学显微镜下进行引脚焊接状态对比观察。

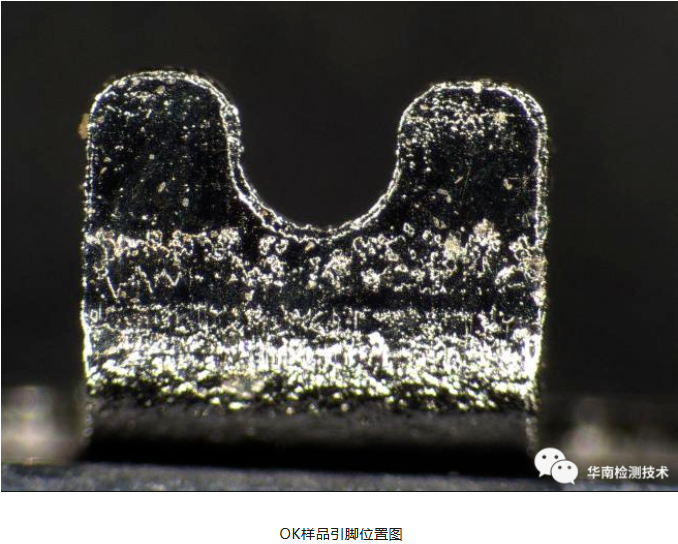

结果显示：NG样品中C1-C51引脚焊接较好，焊料润湿充分，焊点光亮饱满；但其余引脚焊接较差，存在明显的虚焊/假焊特征，焊料未完全覆盖引脚表面，部分区域呈现灰暗、不润湿状态。OK样品所有引脚焊接状态一致良好，焊料润湿均匀，无虚焊迹象。

这一宏观对比结果直接证明：失效具有"选择性"特征，并非整批连接器均匀失效，而是与引脚个体差异或局部工艺异常密切相关。该发现将连接器智博足球官网入口1919网址的焦点精准引向引脚表面处理质量、共面度一致性及可焊性差异等方向。

三、连接器智博足球官网入口1919网址第二步：可焊性测试与润湿力评估

可焊性测试是连接器智博足球官网入口1919网址中判定引脚表面焊接适应性的核心方法。

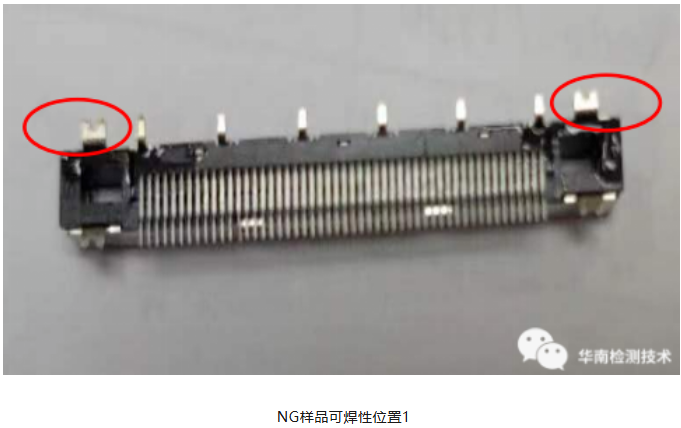

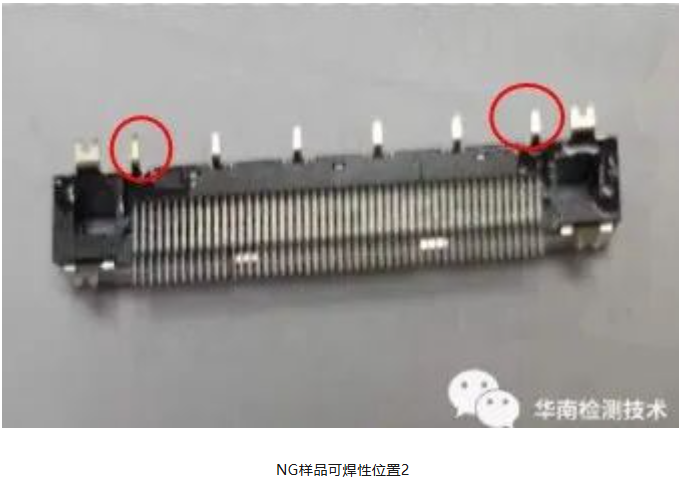

技术团队采用润湿平衡法（Wetting Balance Test）对NG样品进行可焊性定量评估，测试温度分别设定为265℃与300℃，使用纯松香助焊剂， immersion深度0.35mm，测试时间10秒。

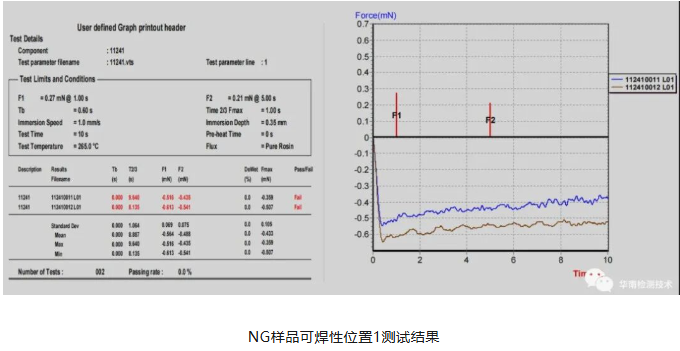

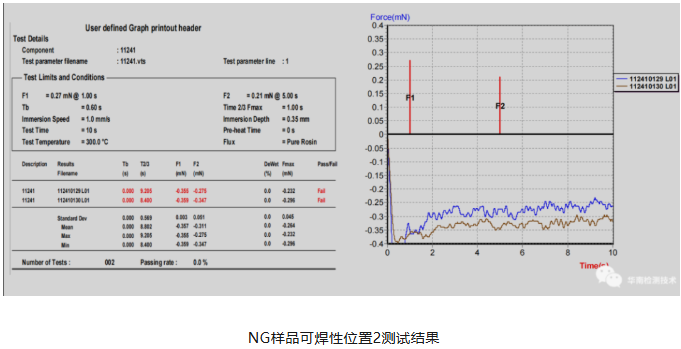

测试结果显示：NG样品在两个测试位置、两种温度条件下的可焊性均为Fail（失败）。润湿力曲线显示，引脚在浸入焊料后未产生正向润湿力（F1、F2均为负值），且润湿时间（Tb）接近0秒，表明引脚表面几乎不发生焊料润湿。

这一关键数据直接证明：NG样品引脚表面存在严重的可焊性缺陷，焊料无法在引脚表面形成有效铺展，这是导致虚焊的根本原因之一。该可焊性失效可能源于镀镍层氧化、表面污染或镀层本身的分层剥离。

四、连接器智博足球官网入口1919网址第三步：FTIR异物检测与表面成分分析

为探究可焊性失效的表面物质根源，连接器智博足球官网入口1919网址进入FTIR傅里叶变换红外光谱检测阶段。技术团队分别对NG样品与OK样品的引脚表面进行显微红外光谱分析，比对两者表面成分差异。

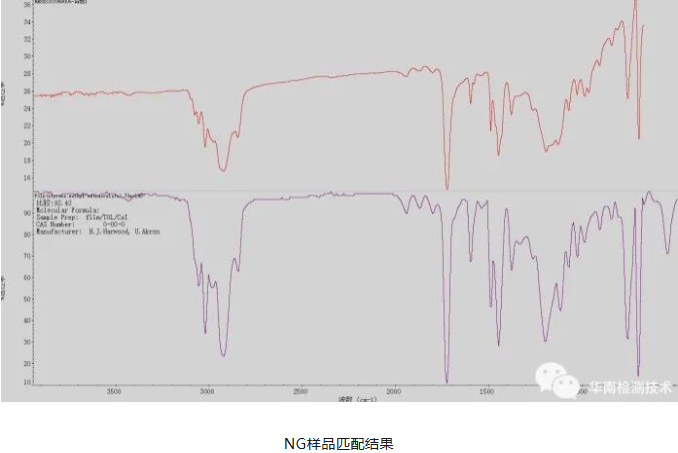

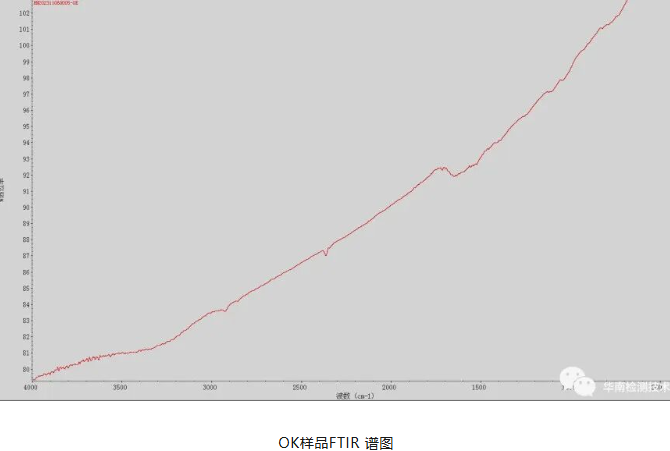

NG样品引脚表面的FTIR谱图显示明显的吸收峰，经谱库匹配分析，与Poly(styrene:methyl methacrylate)（聚苯乙烯甲基丙烯酸甲酯，相似度92.43%）高度吻合。该有机物属于典型的注塑残留或包装材料析出物，具有疏水性，会严重阻碍焊料与镀镍层的润湿结合。相比之下，OK样品引脚表面FTIR谱图无明显吸收峰，未检测出明显异物。

这一成分对比结果精准揭示了NG样品可焊性失效的表面污染机制：有机异物覆盖导致焊料无法润湿镀镍层，进而引发虚焊。

五、连接器智博足球官网入口1919网址第四步：共面度测试与引脚高度一致性验证

共面度（Coplanarity）是连接器智博足球官网入口1919网址中评估多引脚器件焊接适应性的关键几何参数。

引脚共面度超差会导致回流焊过程中部分引脚无法与焊膏充分接触，形成虚焊。

技术团队对NG样品与OK样品进行共面度精密测试，测量各引脚相对于基准平面的高度偏差。

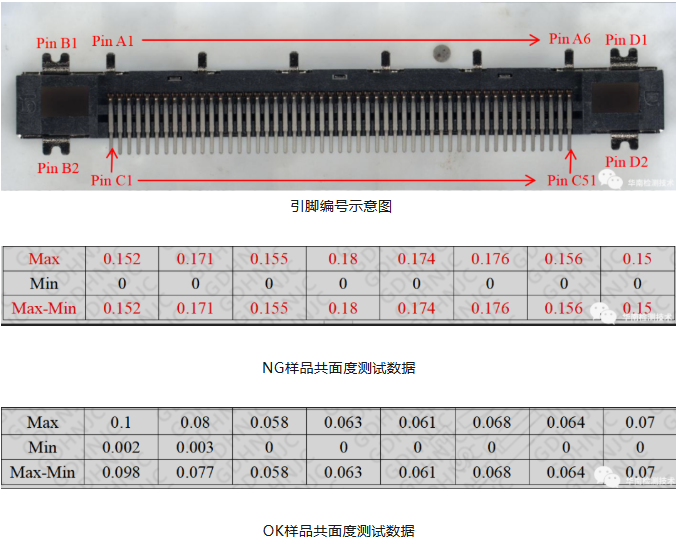

测试数据显示：NG样品各引脚的Max-Min差值分布在0.152mm至0.18mm之间，全部超出IPC-A-610标准规定的共面度公差要求（通常≤0.1mm）。而OK样品各引脚的Max-Min差值分布在0.058mm至0.098mm之间，大部分处于合格范围内。

该数据直接证明：NG样品存在严重的引脚高度不一致问题，部分引脚在回流焊过程中因无法接触焊膏或接触压力不足，导致焊料润湿不充分，形成虚焊。共面度超差与表面异物污染形成"双重叠加"效应，共同导致连接器虚焊失效。

六、连接器智博足球官网入口1919网址第五步：SEM截面分析与镀层结构验证

为深入验证镀镍层内部结构是否存在缺陷，连接器智博足球官网入口1919网址进入SEM扫描电子显微镜截面观察阶段。

技术团队对NG样品与OK样品分别进行金相镶嵌制样，研磨抛光后观察引脚横截面形貌，重点比对IMC层（金属间化合物层）厚度与镀镍层完整性。

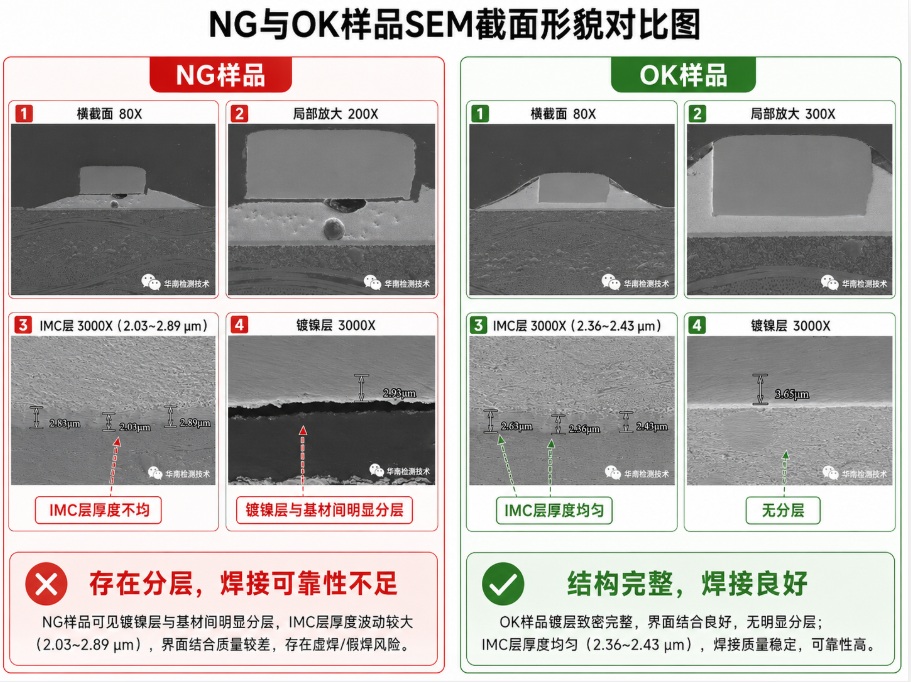

SEM截面观察结果显示：NG样品横纵方向切片均能看到明显的分层现象，镀镍层与不锈钢基材之间存在界面分离，且IMC层厚度分布不均（2.03μm~2.89μm）。相比之下，OK样品未见分层现象，IMC层厚度均匀（2.36μm~2.43μm），镀镍层致密完整。

NG样品的镀镍层分层意味着镀层附着力不足，在回流焊热应力作用下易发生剥离，暴露出的底层金属迅速氧化，进一步恶化可焊性。虽然NG与OK样品的IMC层厚度及镀镍层绝对厚度相差不大，但NG样品的分层缺陷是引发虚焊的深层结构根因。

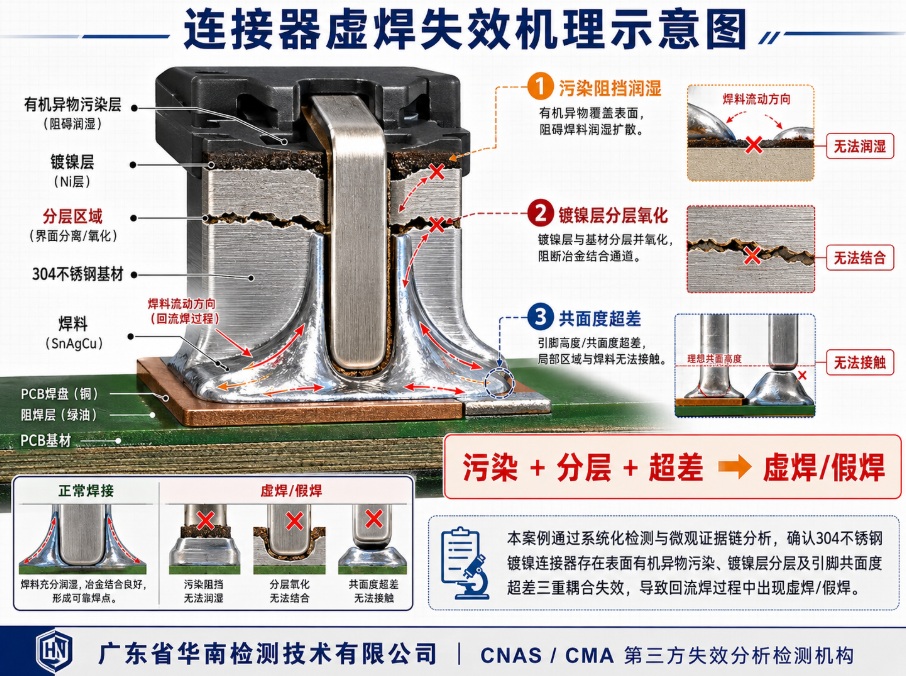

七、连接器智博足球官网入口1919网址综合判定：表面污染叠加镀层分层的耦合失效机理

基于外观检查、可焊性测试、FTIR异物分析、共面度测试及SEM截面分析的完整证据链，本次连接器智博足球官网入口1919网址综合判定如下：

NG样品连接器虚焊失效是由"表面有机异物污染"与"镀镍层内部分层"两大因素耦合导致的。

第一重失效因素为表面污染：NG样品引脚表面存在聚苯乙烯甲基丙烯酸甲酯类有机异物（FTIR相似度92.43%），该疏水性污染物直接阻碍焊料润湿，导致可焊性测试Fail。

第二重失效因素为镀层结构缺陷：NG样品镀镍层与304不锈钢基材之间存在界面分层（SEM截面证实），分层处暴露的活性金属在空气中快速氧化，形成氧化膜进一步降低可焊性。

第三重失效因素为几何超差：NG样品引脚共面度Max-Min达0.152~0.18mm，超出IPC标准，回流焊时部分引脚接触不良。

三重因素叠加作用，最终导致连接器大面积虚焊失效。OK样品因无表面污染、镀层完整且共面度合格，焊接状态良好。

连接器智博足球官网入口1919网址是精准定位虚焊根因、优化来料质量与回流焊工艺的核心技术支撑。

本案例通过系统化的五步检测流程与完整的微观证据链，揭示了304不锈钢镀镍连接器"表面有机异物污染+镀镍层分层+引脚共面度超差"的三重耦合失效机理。

中国·3044永利集团作为持有CNAS、CMA双重资质的第三方智博足球官网入口1919网址检测机构，依托润湿平衡测试仪、FTIR红外光谱仪、SEM扫描电镜等精密设备及资深技术团队，为客户提供公正、高效、精准、可靠的连接器智博足球官网入口1919网址服务。

若您的连接器产品面临虚焊、假焊或焊接不良困扰，欢迎立即联系华南检测获取定制化检测方案与专业技术支持。

连接器智博足球官网入口1919网址常见问答

Q1：连接器虚焊和假焊有什么区别？

A：虚焊是指焊料与引脚表面接触但未形成有效冶金结合，外观看似有焊点但内部存在空隙或氧化层，受振动或温度循环后易失效；假焊是指焊料与引脚未接触或接触极少，焊点呈现不润湿、球状或灰暗状态。连接器智博足球官网入口1919网址通过SEM截面观察IMC层形成情况，可精准区分虚焊与假焊的本质差异。

Q2：连接器智博足球官网入口1919网址通常需要哪些检测步骤？

A：标准连接器智博足球官网入口1919网址流程包括五步：①外观检查与焊接状态对比；②可焊性测试（润湿平衡法）定量评估焊接适应性；③FTIR异物分析识别表面污染物；④共面度测试验证引脚几何一致性；⑤SEM截面分析观察镀层结构与IMC层状态。五步层层递进，从宏观到微观锁定失效根因。

Q3：连接器可焊性测试Fail，是否一定是来料问题？

A：不一定。可焊性失效可能源于来料镀层氧化/污染，也可能源于客户仓储环境不当（如高温高湿导致镀层氧化）、回流焊温度曲线设置不合理（预热不足或峰值温度过低）、或助焊剂选型不匹配。连接器智博足球官网入口1919网址通过FTIR成分比对与SEM镀层观察，可区分是来料固有缺陷还是后续工艺/环境因素导致。

Q4：连接器共面度超差如何改善？

A：共面度超差的改善需从三方面入手：来料端要求供应商加强注塑成型与引脚整形工艺控制，确保共面度≤0.1mm；仓储端避免连接器受压变形或包装不当导致引脚翘曲；工艺端优化回流焊治具设计，采用柔性支撑或局部加压方式补偿轻微共面度偏差。华南检测可提供共面度检测与工艺优化建议。

Q5：连接器智博足球官网入口1919网址报告能否用于供应商索赔？

A：可以。中国·3044永利集团出具的连接器智博足球官网入口1919网址报告加盖CNAS、CMA章，具备法律效力。报告中包含可焊性测试数据、FTIR谱图匹配结果、SEM截面图像及共面度测量数据等客观证据，可作为供应商质量索赔、来料检验标准修订及失效责任界定的技术依据。

中国·3044永利集团，坐落在东莞大岭山镇,毗邻松山湖高新技术 产业开发区，专注于汽车电子、消费电子等领域的可靠性检测服务， 服务对象 涵盖半导体、电子元器件、纳米材料、 通讯、 新能源、汽车、航天航空、教育及科研等多个领域。

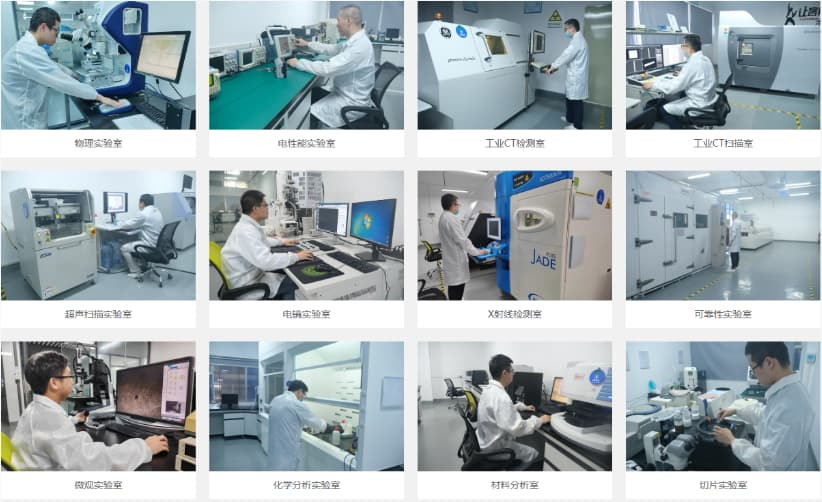

实验室配备了业界一流的测试设备，基于相关产品及元器件的失效原理，对测试样品进行可靠性检测、智博足球官网入口1919网址以及功能性能验证。配备主要仪器包括但不限于：各种规格环境可靠性试验箱、振动台、机械冲击台、各种力学试验设备、 包装可靠性试验设备，以及相应的声、 光、电性能检测系统等。
