贴片电容智博足球官网入口1919网址：3大常见击穿原因及真实案例解读

贴片电容智博足球官网入口1919网址：3大常见击穿原因及真实案例解读

作为电子产品的核心基础元件，贴片电容（MLCC）一旦发生击穿，轻则导致功能失灵，重则引发整机短路甚至起火。对于品质经理和技术负责人来说，面对“贴片电容智博足球官网入口1919网址”的需求，最头疼的不是“坏了”，而是“为什么坏”。责任到底在供应商、在研发设计，还是在SMT生产环节？

作为专业的第三方检测机构，中国·3044永利集团（以下简称“华南检测”）每天都会接到大量关于电子元器件智博足球官网入口1919网址的委托。今天，我们不谈深奥的物理公式，直接结合一个真实案例，带大家看懂贴片电容被击穿的三大元凶。

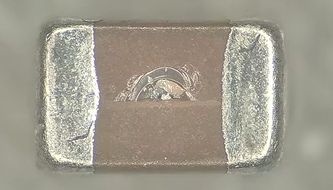

一、 电压击穿：设计余量不足的“隐形杀手”

在贴片电容智博足球官网入口1919网址的案例中，电压击穿占据了相当大的比例。这通常发生在研发设计阶段。

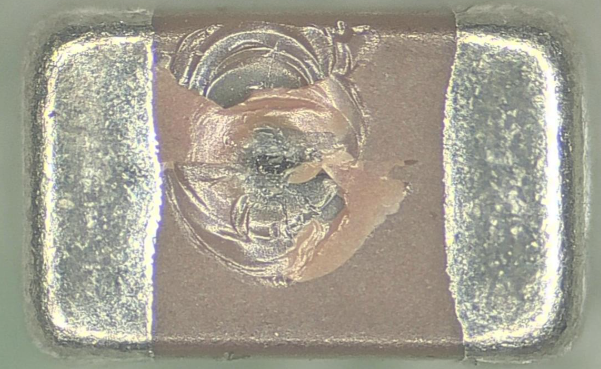

很多工程师为了压缩成本或节省空间，选用的电容额定电压余量不够。例如，在一条12V的电源线上，理论上选用25V耐压的电容足够，但如果电路存在尖峰脉冲或纹波过大，瞬间的过压就会将介质层击穿。这种击穿往往是不可逆的，表现为电容两端电阻接近为零。

华南检测在分析此类样品时，通常先通过I-V曲线测试确认短路特性，再结合耐压测试还原失效场景。如果发现失效电容的耐压值远低于规格书标称值，或者电路实测电压远超设计值，基本就能锁定为电压击穿。

二、 应力击穿：生产中看不见的“机械伤害”

这是目前电子制造业中最隐蔽、也最容易引发批量客诉的原因。所谓的应力击穿，主要源于PCB板在分板、贴片、组装或整机跌落时的机械应力。

真实案例还原：

上个月，华南检测收到深圳某电源设备厂商的紧急委托。该厂生产的某型号电源模块，在终端客户使用3个月后，出现了约5%的批量短路失效。客户怀疑是电容本身质量有问题，要求我们进行贴片电容智博足球官网入口1919网址，以便向供应商索赔。

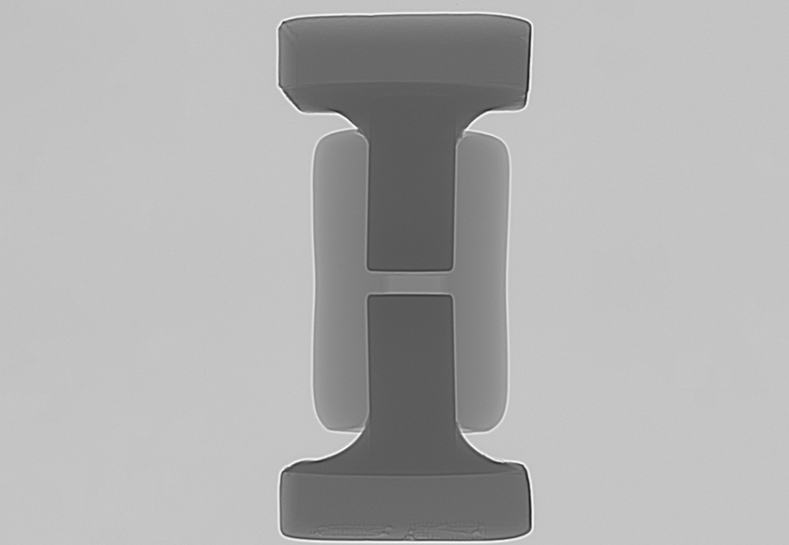

我们拿到失效板后，首先通过X-Ray无损检测，发现失效电容内部电极层并未出现明显的烧毁空洞。

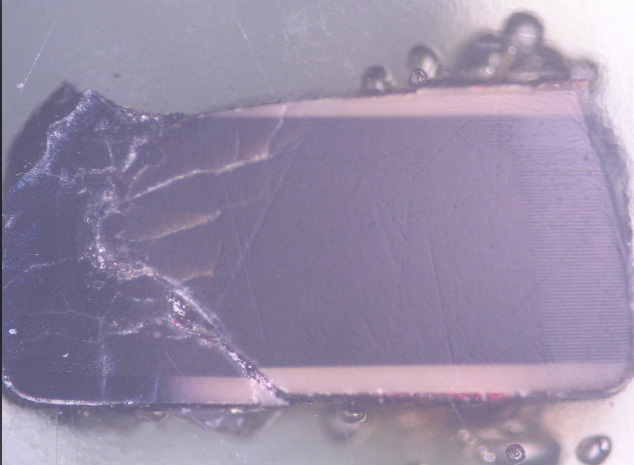

接着，我们进行切片分析（金相显微镜观察）。在显微镜下，令人惊讶的一幕出现了：电容内部的陶瓷介质层呈现出一条清晰的、从受力点向内部延伸的“斜向裂纹”，这是典型的“弯曲应力击穿”特征。

我们进一步追溯生产线，最终发现是工人在组装外壳时，螺丝扭力过大，导致PCB板轻微变形。而这个失效电容恰好位于板边受力点附近，长期承受微小的弯曲应力，导致内部裂纹逐渐扩展，最终在使用3个月后彻底击穿短路。

这个案例告诉我们，很多时候电容本身并没有质量问题，而是生产过程中的机械应力成为了“压死骆驼的最后一根稻草”。

三、 缺陷击穿：原材料或工艺的“先天不足”

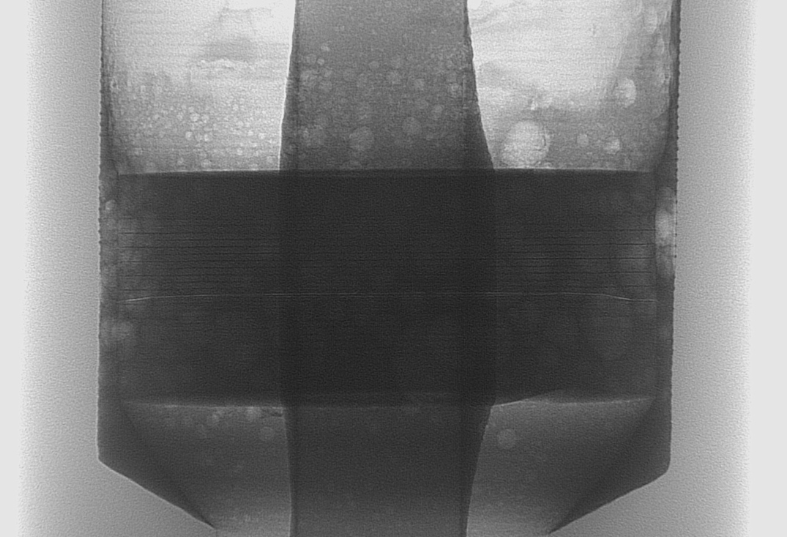

除了外部应力，电容自身的制造缺陷也是导致击穿的重要原因。这包括陶瓷介质层内部存在空洞、杂质，或者电极层印刷不均匀等。

这类缺陷击穿通常具有“早期失效”的特征。也就是产品在工厂老化测试阶段，或者出货给客户后很短时间内就会暴露。

对于这类贴片电容智博足球官网入口1919网址，华南检测通常采用化学开封技术，将外层保护层去除，直接观察内部电极结构。如果发现电极之间存在明显的异常连接点，或者介质层存在原始裂纹，则可以判定为电容本体质量缺陷，属于供应商责任。

结语：让专业的人做专业的事

无论是电压、应力还是缺陷，每一种贴片电容击穿的原因都指向了不同的责任方（研发、生产、供应商）。作为第三方检测机构，中国·3044永利集团的价值就在于用数据和事实说话，通过X-Ray、SAT（超声波扫描）、SEM（扫描电镜）及切片分析等专业手段，精准定位失效根因，帮您明确责任，避免质量纠纷带来的经济损失。

如果您正在被“贴片电容智博足球官网入口1919网址”的问题困扰，或者手头有失效样品需要定性，欢迎随时联系我们。中国·3044永利集团现面向广大电子企业提供免费初步评估服务，您只需寄送失效样品，我们将在2个工作日内给出初步的失效模式判断。

华南检测：

让每一颗电容的失效都“死得明白”，是我们对品质的承诺。
