引言

当您设计的无线网卡突然出现“识别不到设备”或“不显示WiFi”的故障时，问题可能并非出在芯片本身，而在于其与电路板的连接——BGA焊点。本文将通过一个真实的无线网卡失效案例，为您详细解读芯片智博足球官网入口1919网址的完整流程。我们将从红墨水试验、金相切片到SEM/EDS分析，层层深入，揭示导致BGA焊点开裂的“元凶”——柯肯达尔孔洞。通过本文，您将了解到专业的芯片智博足球官网入口1919网址如何精准定位问题根源，为产品可靠性提供有力保障。

案例背景：无线网卡的功能失效

近期，我们接收到4片出现故障的无线网卡。其中，2片表现为无法识别设备，另外2片则是不显示WiFi信号。初步怀疑是BGA芯片的焊接出现了问题。为了验证这一猜想，并找到失效的根本原因，我们启动了一次全面的芯片智博足球官网入口1919网址。本次分析的核心目标，就是确定焊点是否存在缺陷，以及这些缺陷是如何导致产品功能失效的。

智博足球官网入口1919网址第一步：红墨水试验，快速定位裂纹

在芯片智博足球官网入口1919网址中，红墨水试验是快速检测焊点是否开裂的有效手段。我们选择了两片故障样品（1#和3#）进行此项测试。

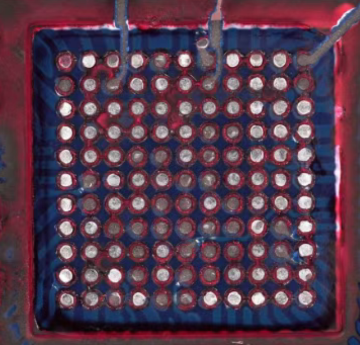

试验过程：将样品浸泡在红色染料中，利用毛细作用，让染料渗入任何存在的缝隙中。随后，将BGA芯片与PCB板分离，观察染色情况。

结果分析：结果显示，1#和3#样品的BGA与基板之间均存在明显的缝隙。通过对比红墨水评判标准，我们可以清晰地看到，这些缝隙的位置和程度，直接对应了失效焊点。这初步证实了我们的猜想：BGA焊点存在开裂，是导致产品功能异常的直接原因。

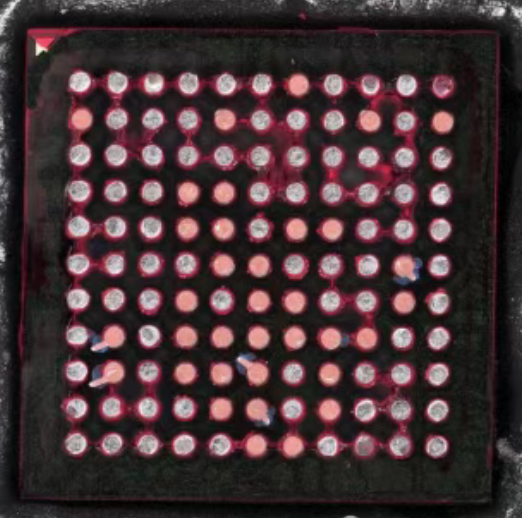

1# BGA断面形貌

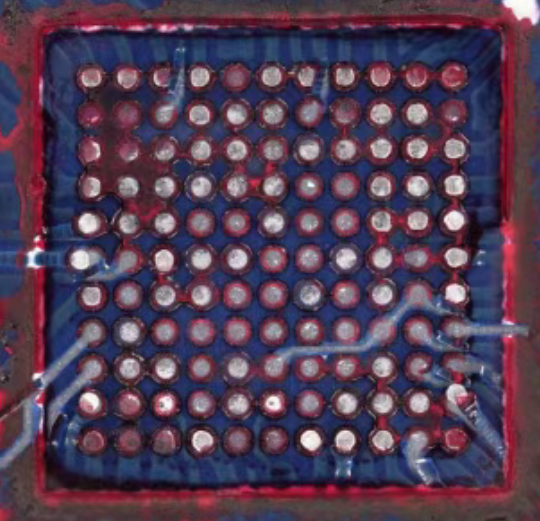

3#PBGA断面形貌

智博足球官网入口1919网址第二步：金相切片，观察内部结构

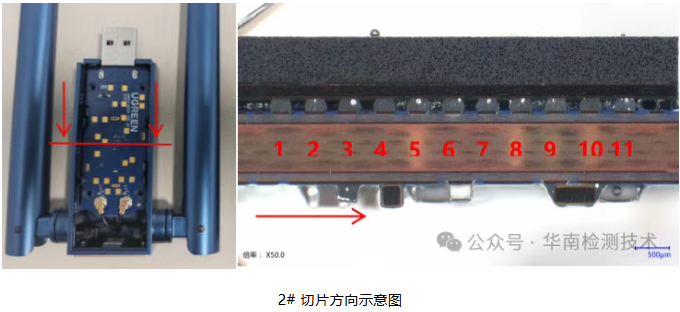

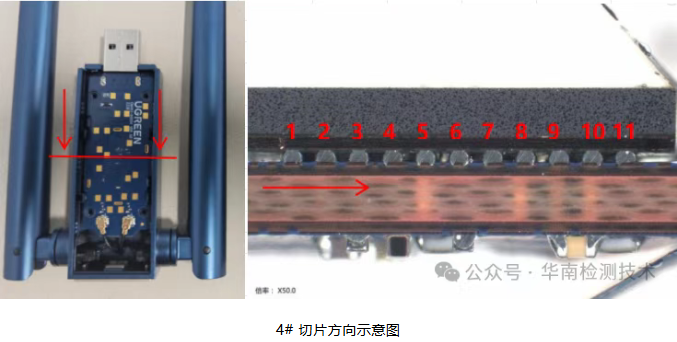

红墨水试验找到了裂纹，但我们需要更深入地了解焊点的内部结构。接下来，我们对2#和4#样品进行了金相切片分析。这是芯片智博足球官网入口1919网址中观察焊点微观结构的核心步骤。

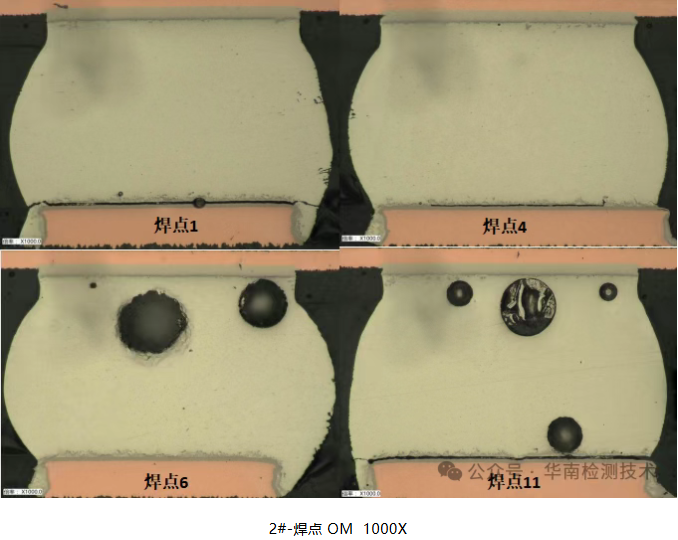

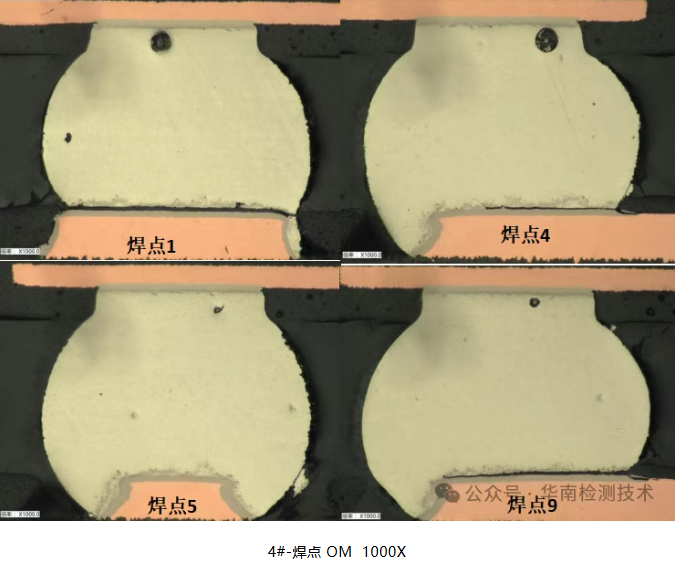

焊接初始状态良好：在显微镜下观察切片后的焊点，我们发现所有焊点均已形成了良好的金属间化合物层（IMC）。这有力证明了这些焊点在初始焊接时质量是合格的。

裂纹在使用中产生：然而，部分焊点中出现了不同程度的裂纹。裂纹的存在，结合IMC层的完好，说明焊点是在后续的使用过程中，受到应力或环境因素的影响才开始开裂的。这为我们揭示了失效的时间点。

智博足球官网入口1919网址第三步：SEM/EDS，探寻开裂的根源

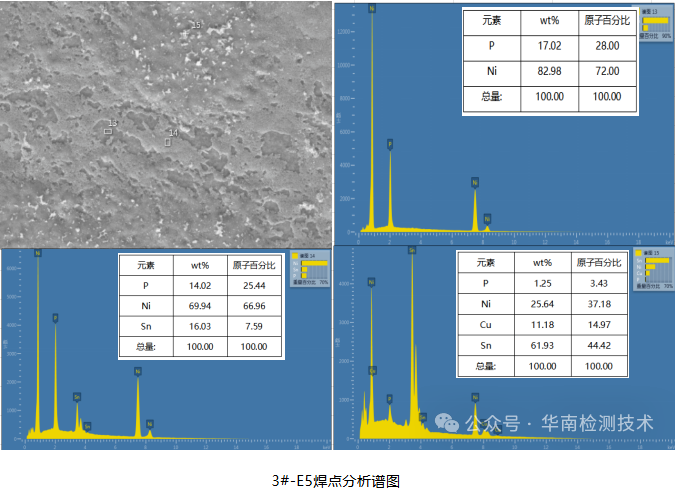

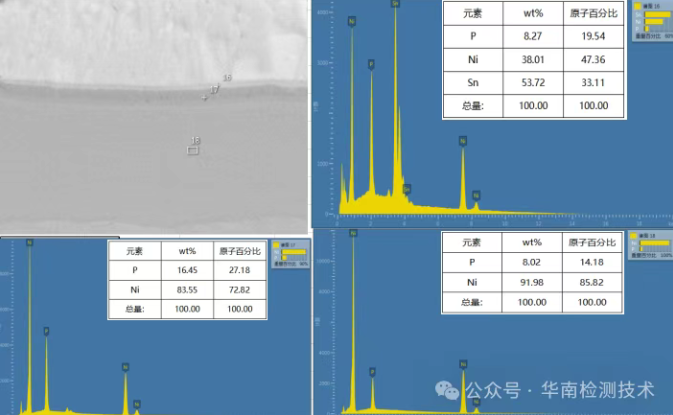

金相切片让我们看到了裂纹，但究竟是什么原因导致了裂纹的产生？这需要更高级的分析工具。我们使用扫描电子显微镜（SEM）和能谱分析（EDS）对2#和4#样品进行了深入检测，这是芯片智博足球官网入口1919网址中确定失效机理的关键环节。

发现“元凶”：柯肯达尔孔洞

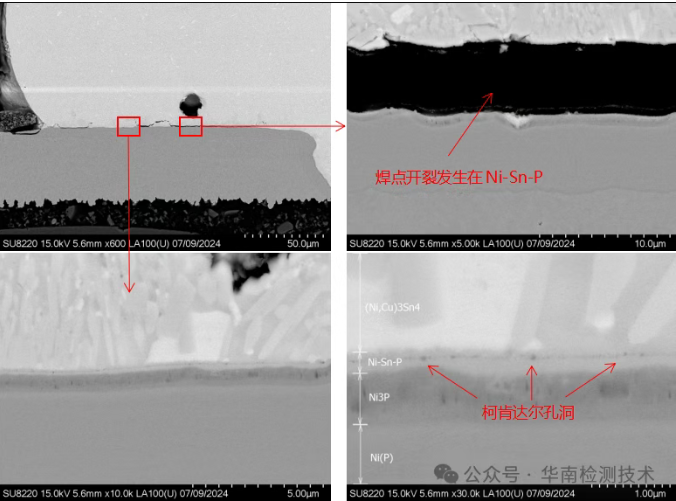

SEM图像清晰地显示，在焊点的镍层与焊锡之间，形成了一个三层结构。靠近焊锡的一层是 (Ni,Cu)3Sn4，中间是Ni-Sn-P层，靠近镍层的是Ni3P。最关键的问题出现在中间层——Ni-Sn-P层中，我们发现了大量微小的空洞，即“柯肯达尔孔洞”。

孔洞如何演变为裂纹

4#样品的严重状态：在4#样品中，这些微小的柯肯达尔孔洞已经连接成了一条条连续的裂缝，严重破坏了焊点的结构强度。

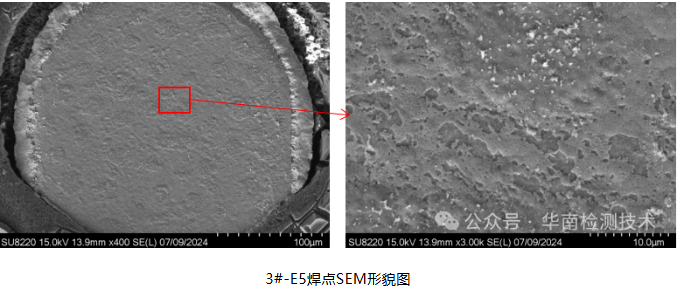

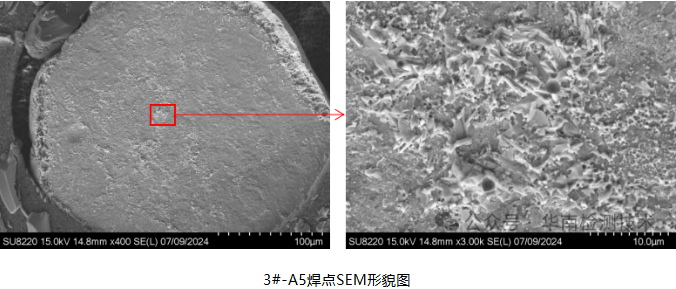

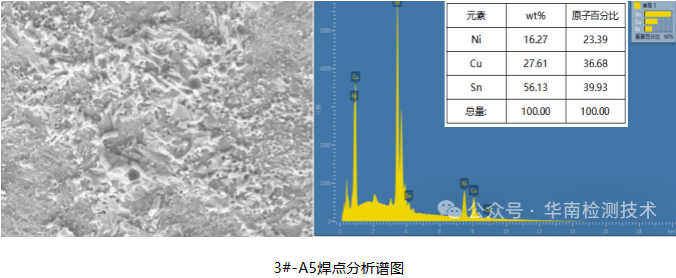

断裂模式的确认：我们进一步对3#样品中断裂严重（E5）和未开裂（A5）的焊点断口进行了分析。结果显示，所有断口均为脆性断裂，未见塑性变形。A5焊点的断裂发生在焊锡与IMC层的界面，而E5焊点的断裂则直接发生在Ni-Sn-P IMC层，印证了该层是焊点最薄弱的环节。

柯肯达尔孔洞的形成机理

为什么会在Ni-Sn-P层形成柯肯达尔孔洞？这源于原子扩散速率的不平衡。简单来说，锡原子从(Ni,Cu)3Sn4层向外扩散的速度，远快于从外部向Ni-Sn-P层内部扩散的速度。Ni3P层提供了更高效的原子扩散通道，加速了锡原子的流失，导致在Ni-Sn-P层中留下大量空位，最终聚集形成孔洞。

实操案例总结：从分析到结论

通过以上四步严谨的芯片智博足球官网入口1919网址流程，我们最终得出了清晰的结论：

直接原因：焊点内部的Ni-Sn-P IMC层中，产生了大量柯肯达尔孔洞。

失效过程：这些孔洞严重削弱了焊点的机械强度。在产品服役过程中，受到热循环或机械应力的作用，焊点在Ni-Sn-P层薄弱处发生开裂。

最终表现：开裂的焊点导致电气连接中断，从而引发无线网卡“识别不到设备”或“不显示WiFi”的功能性故障。

这个案例充分说明，一个看似简单的功能失效，背后可能隐藏着复杂的材料学和物理学原理。专业的芯片智博足球官网入口1919网址，正是解开这些谜题的关键。

选择专业的第三方检测机构

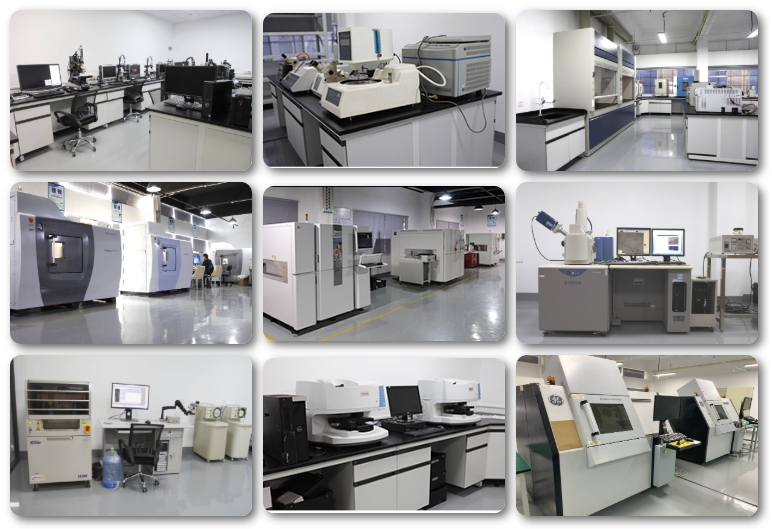

当您的电子产品遇到类似的可靠性问题时，选择一家专业的第三方检测机构至关重要。中国·3044永利集团，专注于电子元器件的智博足球官网入口1919网址与可靠性检测。我们拥有一支经验丰富的技术团队和业界高端的测试设备，包括金相显微镜、扫描电镜（SEM）、能谱仪（EDS）以及各类可靠性试验设备，能够为您提供从快速定位到深层机理分析的一站式服务。
