引言

在产品研发和智博足球官网入口1919网址领域，工程师们经常遇到的困境是：如何在不破坏样品的前提下，精准洞察其内部的微小结构、装配关系或潜在缺陷？传统的切片、剖解等方法，不仅破坏样品，还可能遗漏关键信息。现在，工业CT无损检测技术正成为破解这一难题的核心工具。本文将深入探讨，工业CT无损检测是如何从研发阶段的“透视眼”转变为智博足球官网入口1919网址时的“侦探”，通过真实案例、设备参数详解和实操要点，全面展示这项技术如何为您的产品创新与质量提升赋能。

一、 研发阶段：工业CT无损检测如何让“看不见”的设计变得清晰

在产品研发的早期，设计的可制造性和可靠性往往依赖于理论计算和模拟。然而，实际成型后的产品内部结构是否与设计完全一致？复杂装配体内部是否存在干涉？

工业CT无损检测能够提供完美的解决方案。它利用X射线穿透样品，通过数百甚至上千个角度的投影，重建出样品的完整三维模型。这意味着，工程师无需破坏产品，就能在电脑屏幕上“剖开”产品，从任意角度、任意层面进行准确测量和分析。

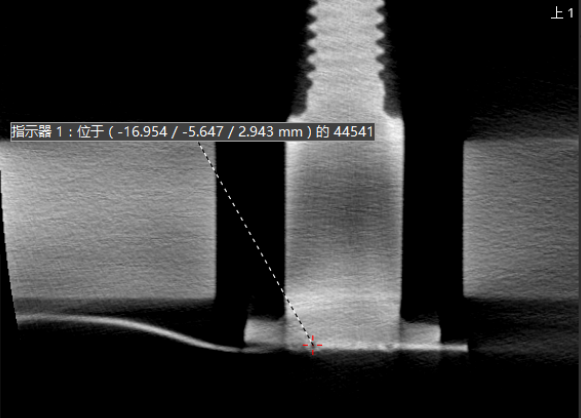

验证装配工艺：对于精密机械或电子产品的内部装配，是否存在过盈或间隙不当？通过CT扫描生成的三维模型，可以准确测量各部件之间的装配间隙，验证设计的合理性。

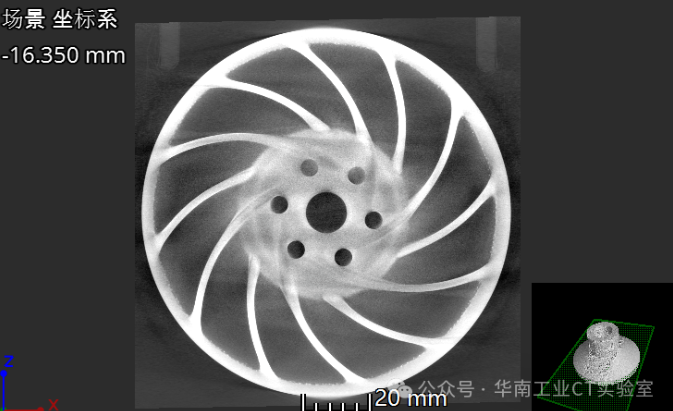

优化结构设计：对于注塑件或3D打印件，内部结构如加强筋、壁厚是否均匀？工业CT无损检测能直观地展示这些内部特征，帮助工程师快速迭代优化设计方案。

二、 智博足球官网入口1919网址：工业CT无损检测如何精准定位“元凶”

当产品在使用中出现断裂、泄漏、功能失效等问题时，传统的破坏性分析往往只能看到表面或一个截面，难以追溯问题根源。而工业CT无损检测则能提供一种无损的、全面的诊断手段。

寻找裂纹源：对于断裂的零部件，工业CT无损检测可以清晰地展示裂纹的起始位置、扩展路径和最终断裂区域，帮助分析应力集中点或材料缺陷。

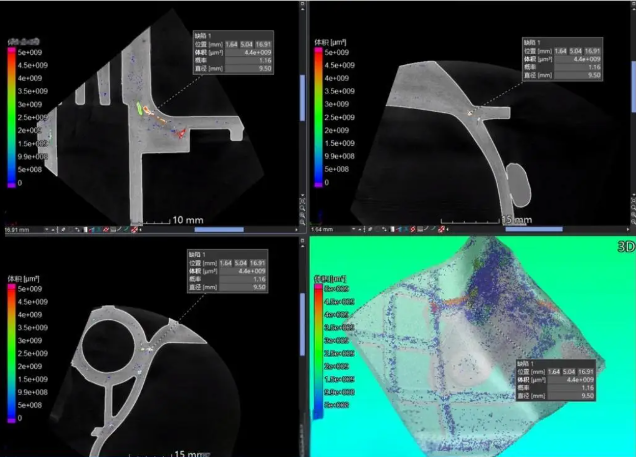

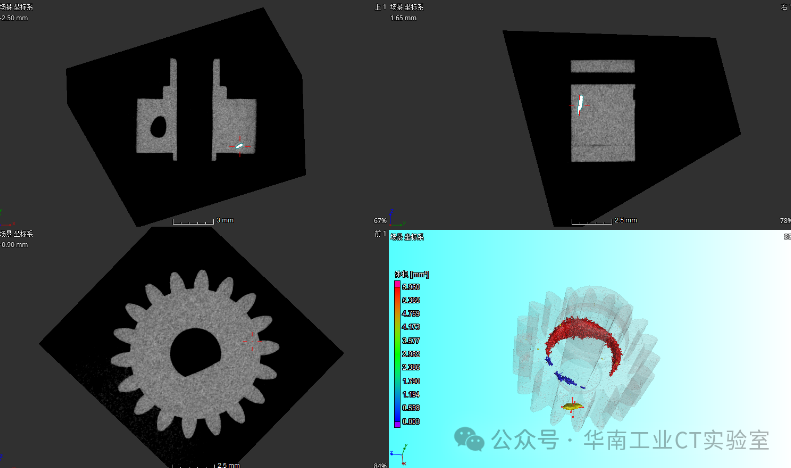

检测内部缺陷：无论是金属铸件内部的缩孔、疏松，还是塑料件内部的气泡、夹杂，CT图像都能以高对比度将它们清晰地呈现出来。通过三维重建，甚至可以计算出缺陷的体积、形状和空间分布，为改进工艺提供准确依据。

分析失效机制：结合CT图像和材料知识，可以判断失效是源于设计缺陷、材料问题，还是使用不当。例如，一个疲劳裂纹，通过CT可以观察其扩展的疲劳辉纹，从而判断其受力情况和寿命。

三、 深度案例：精密注塑件内部气孔的研发验证与智博足球官网入口1919网址

工业CT无损检测的价值，在精密制造领域尤为突出。我们曾为一家汽车电子企业分析其精密连接器外壳的注塑缺陷。

背景：该企业在试模阶段发现，部分产品在后续的环境测试中发生开裂。但通过外观和简单的X光透射，无法判断开裂的根本原因。

解决方案：我们使用岛津SMX-225CT设备，对样品进行了高分辨率扫描。通过三维重建分析，我们清晰地发现了两个关键问题：

在开裂区域附近，存在多个微小的、分布不均匀的气孔。这些气孔严重削弱了材料的有效截面积，形成了应力集中点。

通过三维模型，我们准确测量了气孔的尺寸和距离表面的深度，发现它们都集中在浇口远端的一个特定区域。

结果：基于CT分析报告，客户明确了问题根源在于模具排气设计不良和注塑工艺参数（如保压压力、速度）不匹配，导致远端充填不充分，气体无法排出。他们据此优化了模具结构和注塑工艺，成功解决了开裂问题，产品合格率从不足70%提升至98%以上。这个案例充分说明，工业CT无损检测不仅解决了眼前的失效问题，更从根本上赋能了工艺研发与优化。

四、 专业设备保障：岛津SMX-225CT的检测能力与样品须知

要获得高质量、可信赖的检测数据，先进的设备是关键。我们配置的岛津SMX-225CT微焦点X射线CT系统，以其高精度和高稳定性，为您的研发与智博足球官网入口1919网址提供坚实保障。以下是检测前您需要了解的关键信息：

样品尺寸与重量：设备最大可容纳尺寸为300*400mm的样品，最大重量为15KG。请确保您的样品在此范围内。

分辨率能力：极限分辨率可达1-3微米。请注意：实际能达到的分辨率取决于样品的成分、材质、尺寸以及所选的电压。通常，样品尺寸越大，可达到的分辨率会相应降低。

如何确定检测方案：成功的检测始于对目标结构的清晰认识。通常，我们需要观测的结构尺寸，在CT探测器上的投影，需要覆盖3-5个探元才能保证有效观测。这直接反映在分辨率需求上。例如，如果您需要观测一个直径为120微米的孔隙，那么所需的分辨率需要达到24-40微米，才能获得清晰、可分析的图像。我们会根据您的检测目标，与您共同优化电压、分辨率等参数，确保检测效果。

五、 总结：从数据到洞察，让工业CT成为您研发与质控的核心伙伴

从产品研发的设计验证，到智博足球官网入口1919网址的根本原因追溯，工业CT无损检测技术已不再仅仅是一个检测工具，它正逐渐成为产品全生命周期质量管理与创新研发的核心伙伴。它提供的不再是平面的X光片，而是包含完整内部信息的立体数据，让您从“猜测”走向“洞察”。
