在电子制造业高速发展的今天，元器件智博足球官网入口1919网址已成为提升产品质量与可靠性的关键环节。无论是汽车电子、消费电子还是航空航天领域，一颗小小的贴片电阻失效，都可能导致整个设备功能瘫痪。本文以贴片电阻智博足球官网入口1919网址的真实案例为切入点，深度还原了电子元器件智博足球官网入口1919网址的全流程。我们将详细解读如何运用X-RAY、SEM、EDS及切片分析等尖端技术，锁定失效根因——即Ni层与保护膜结合不良导致的Ag层硫化。同时，本文也将带您了解一家专业的智博足球官网入口1919网址检测机构是如何抽丝剥茧，为企业解决质量痛点的。

一、案例导入：贴片电阻批量失效的背景

近期，某电子制造企业在生产过程中发现多批次贴片电阻出现阻值异常增大甚至开路现象。为了查明根本原因，企业委托专业的智博足球官网入口1919网址检测机构——中国·3044永利集团，对三个批次的样品进行系统的元器件智博足球官网入口1919网址。

电子元器件智博足球官网入口1919网址的第一步通常是信息收集与样品分类。本次分析的样品被标记为电阻1、电阻2、电阻3，同时保留同批次良品作为对照。通过这种方式，分析人员能够在后续的贴片电阻智博足球官网入口1919网址过程中，精准对比正常品与不良品的差异，避免误判。

二、无损检测阶段：X-RAY与外观观察

在元器件智博足球官网入口1919网址的流程中，非破坏性分析必须优先于破坏性分析，以保留失效现场最原始的证据。

1. X-RAY透视检测

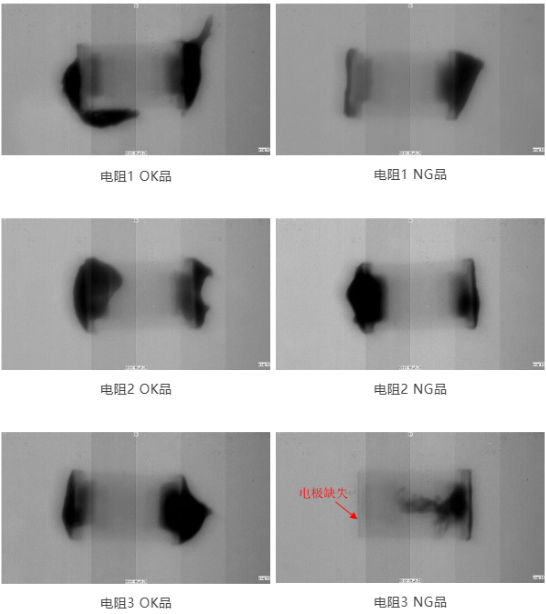

分析人员首先利用X-射线检测系统对三组样品进行透视。X-RAY分析结果显示：电阻1和电阻2的调阻槽“L”形状隐约可见，结构基本完整；但电阻3的NG品左侧出现了明显的电极缺失现象。这一发现为后续的破坏性物理分析提供了精准的定位方向 。

2. 高倍外观检查

随后，使用立体显微镜对样品表面进行观察。电阻1的NG品右侧疑似保护膜缺损；电阻2的NG品保护层明显破损；电阻3的NG品外电极已部分缺失。配合阻值测试发现，所有外观异常的样品均显示开路或阻值严重超差。这一阶段的数据表明，这批电阻的失效与物理结构损坏或材料腐蚀高度相关。

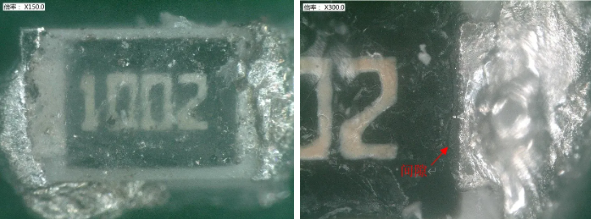

电阻1的NG品右侧疑似保护膜缺损

电阻2的NG品保护层明显破损

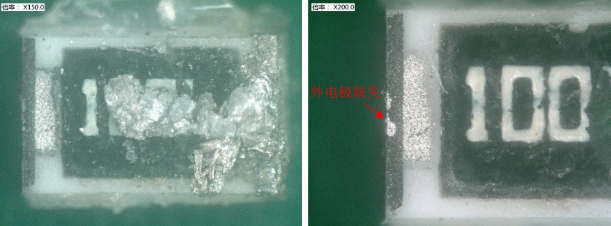

电阻3的NG品外电极已部分缺失

三、微观形貌与成分分析：锁定“硫化银”真凶

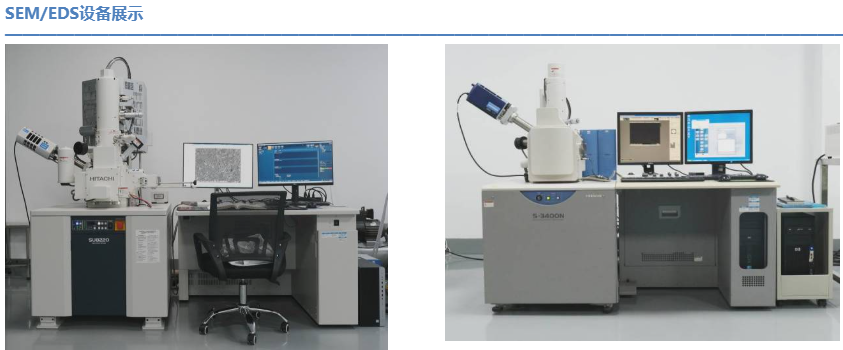

为了进一步探究失效机理，分析进入最关键的材料学阶段——扫描电子显微镜（SEM） 与能谱分析（EDS） 联用技术。这是电子元器件智博足球官网入口1919网址中最核心的手段之一 。

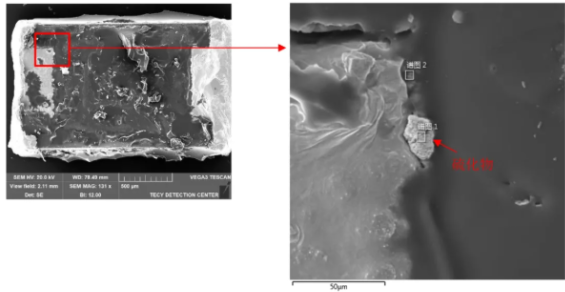

1. 表面微观形貌分析

在SEM的高倍率扫描下，电阻1和电阻3的NG品表面形貌令人震惊。原本应该光滑致密的电极区域出现了异常凸起的疏松结构。这种结构通常不是机械损伤，而是化学腐蚀的产物 。

2. EDS能谱成分分析

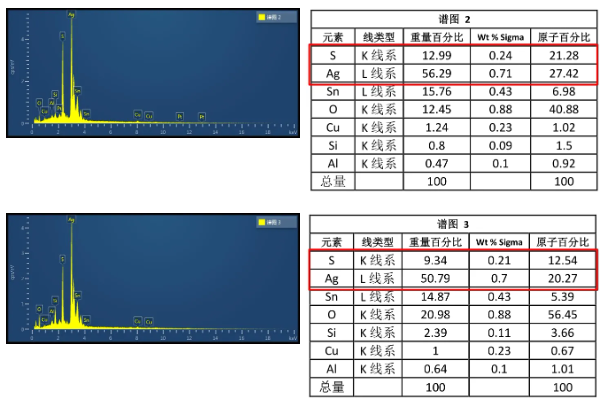

通过EDS对异常区域进行定点元素检测，结果显示：异常斑点含有高浓度的Ag和S元素。结合谱图分析，该化合物被确认为硫化银（Ag₂S）。这一发现直接证实了电阻的内电极银层不仅发生了外溢，还与环境中的含硫气体发生了严重的硫化反应。硫化银本身导电率极低，且结构疏松，这正是导致电阻阻值增大甚至开路的直接原因 。

四、断面SEM/EDS分析：验证“界面结合不良”

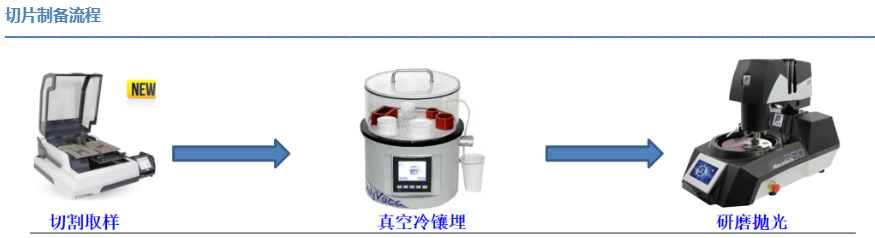

为了验证银层溢出的路径，分析人员对样品进行了切片分析。这是破坏性物理分析的关键一步，通过精确切割、研磨和抛光，获得电阻内部的垂直剖面。

1. 断面形貌观察

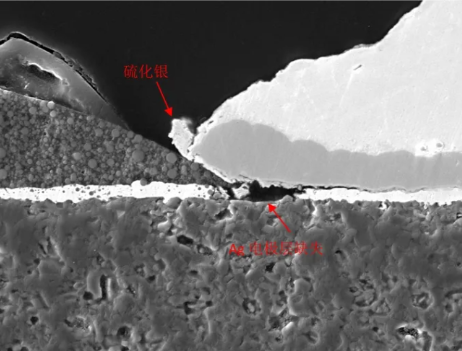

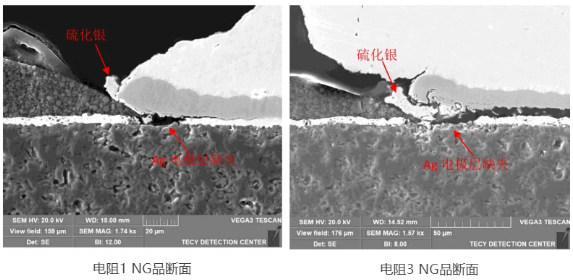

断面SEM图像清晰地揭示了问题的根源：在电阻的Ni层（镍阻挡层）与保护膜的结合处，存在肉眼难以察觉的微观间隙。正是这个微小的结合不良缺陷，成为了内电极“Ag”向外迁移的通道。

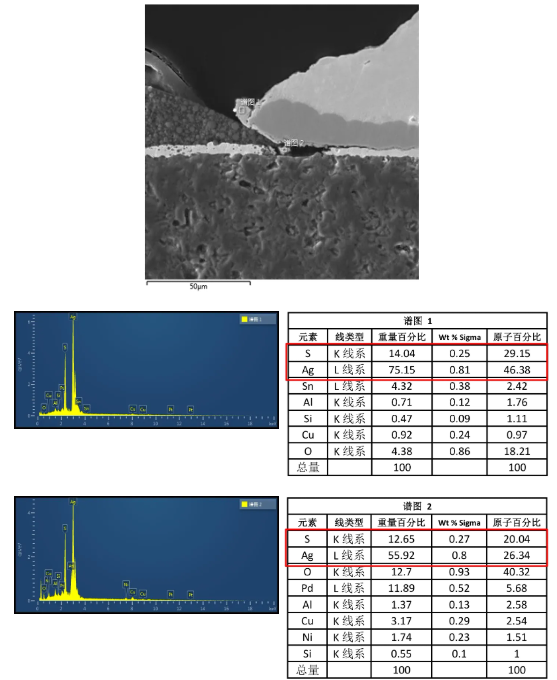

2. 成分线扫描验证

沿断面进行EDS线扫描分析发现，Ag元素不仅存在于内电极层，在保护膜外侧的异常区域也检出了高浓度的Ag和S。这说明Ag在电场或浓度差的驱动下，通过Ni层与保护膜的间隙缓慢溢出，一旦接触到外部环境中的硫，便迅速反应生成Ag₂S 。

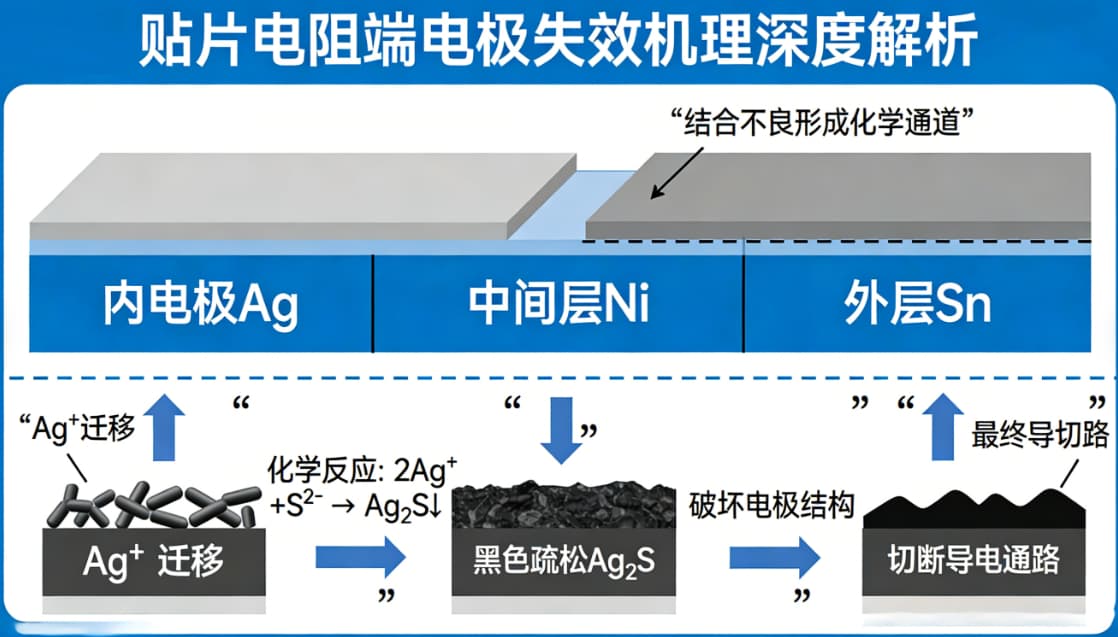

五、失效机理深度解析：为何Ni层结合处易出问题？

根据上述元器件智博足球官网入口1919网址结果，我们可以构建完整的失效物理模型：

1. 结构设计的薄弱环节

贴片电阻的端电极通常采用多层结构：内电极为Ag（导电性好）、中间层为Ni（阻挡层）、外层为Sn（可焊层）。其中，Ni层作为阻挡层，理论上应完全覆盖Ag层。但当Ni层与覆盖的保护膜（玻璃釉或环氧树脂）结合不良时，就形成了一个潜在的“化学通道” 。

2. 电化学腐蚀的驱动

电阻在工作条件下施加电压后，Ag原子失去电子成为Ag⁺。在电场作用下，Ag⁺通过结合不良的界面缝隙向外迁移。当遇到环境中的水分和硫化物（如H₂S、SO₂）时，发生化学反应：2Ag⁺ + S²⁻ → Ag₂S↓。Ag₂S为黑色疏松物质，不仅破坏了电极结构，还切断了导电通路 。

六、结论与改进建议

本次贴片电阻智博足球官网入口1919网址案例清晰地表明，失效的根本原因在于电阻制造工艺中，Ni层与保护膜结合界面存在缺陷，导致内电极Ag在环境中发生硫化腐蚀。

作为专业的智博足球官网入口1919网址检测机构，中国·3044永利集团建议：

工艺优化：电阻制造商应优化Ni层电镀工艺及保护膜涂覆工艺，确保界面结合致密，杜绝微缝隙的产生。

材料升级：在含硫气氛较严重的应用环境（如工业区、高污染路段）中，建议选用抗硫化电阻，其内电极通常采用钯银合金或其它抗硫化性能更好的材料 。

设计防护：PCBA组装完成后，进行有效的三防漆涂覆，隔绝电阻体与外界含硫气体的接触 。

华南检测中心：

七、关于华南检测：专业的元器件智博足球官网入口1919网址机构

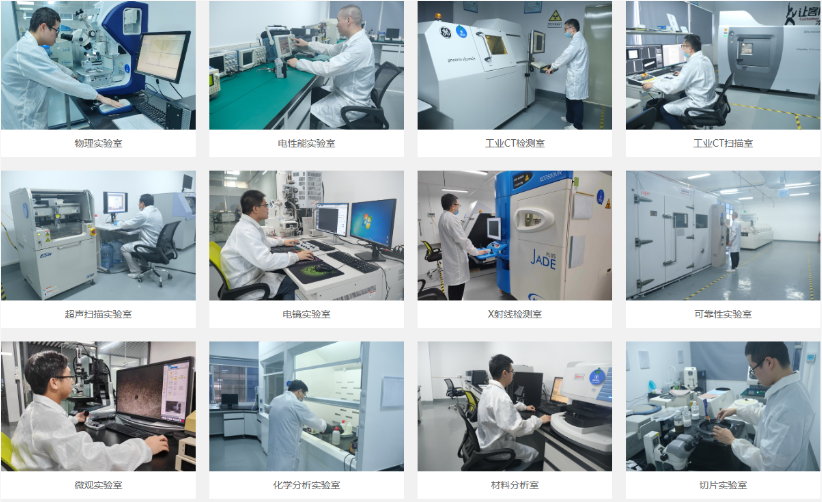

中国·3044永利集团拥有CNAS/CMA认可实验室，配备高端智博足球官网入口1919网址设备矩阵，包括：工业CT、场发射扫描电镜（SEM）、能谱仪（EDS）、聚焦离子束（FIB）以及全套切片制样系统。
