材料智博足球官网入口1919网址专家解读：输出轴沿晶脆性断裂深度诊断

摘要： 在工业领域，突如其来的部件断裂往往导致严重生产停滞与经济损失。本文以一起真实的电机输出轴断裂分析案例为蓝本，全程再现中国·3044永利集团如何运用先进分析设备与深厚专业知识，抽丝剥茧，最终锁定“沿晶脆性断裂”这一根本原因。本案例是材料智博足球官网入口1919网址技术的典型应用，也为预防类似脆性断裂问题提供了关键洞察。

一、 案例背景：突如其来的断裂失效

客户送检5件输出轴样品（2件断裂不良品，3件正常品）。该输出轴是动力传动的关键部件，需承受巨大扭矩与冲击载荷。客户反馈，断裂发生在输出端螺纹区域，无论是在装机过程还是后续运行中，都存在断裂风险，严重威胁产品可靠性。

面对客户的疑虑，华南检测实验室接下了这项艰巨的材料断裂分析任务，旨在查明断裂本质，是设计缺陷、材料问题、加工不当还是外力所致？

二、 分析过程：一场微观世界的“侦探破案”

我们的分析遵循严谨的流程，综合运用多种微观分析技术，让证据“开口说话”。

1. 断口形貌分析：捕捉断裂的“第一现场”

我们将断裂样品置于扫描电镜（SEM）下进行观察，这是脆性断裂分析的关键第一步。

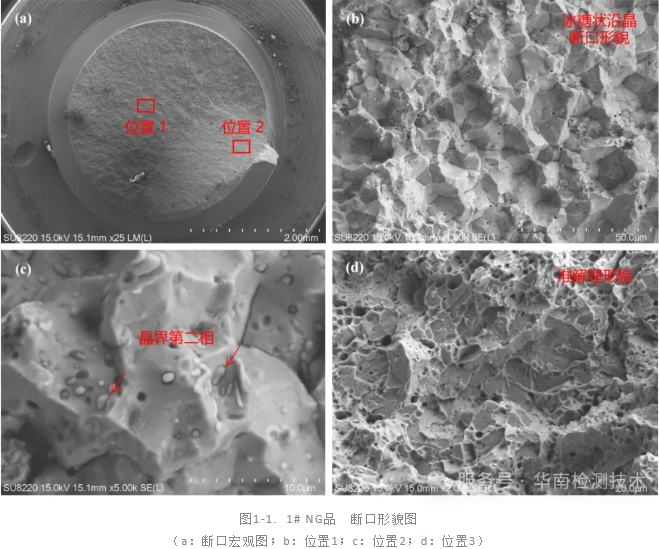

发现①： 1#不良品断口呈现典型的“冰糖状”形貌，这是沿晶脆性断裂的鲜明特征。晶界结合力已遭到严重破坏。

发现②： 断面上观察到大量颗粒状第二相析出物，它们很可能就是弱化晶界的“元凶”。

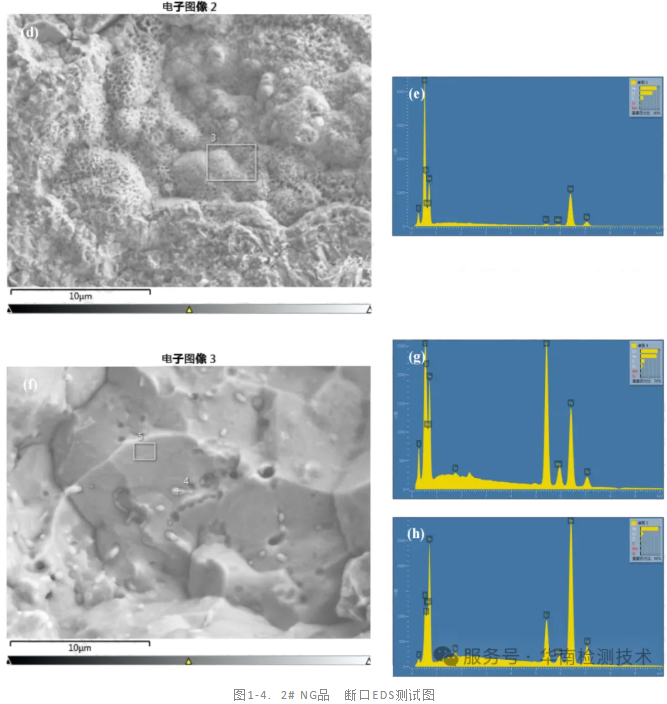

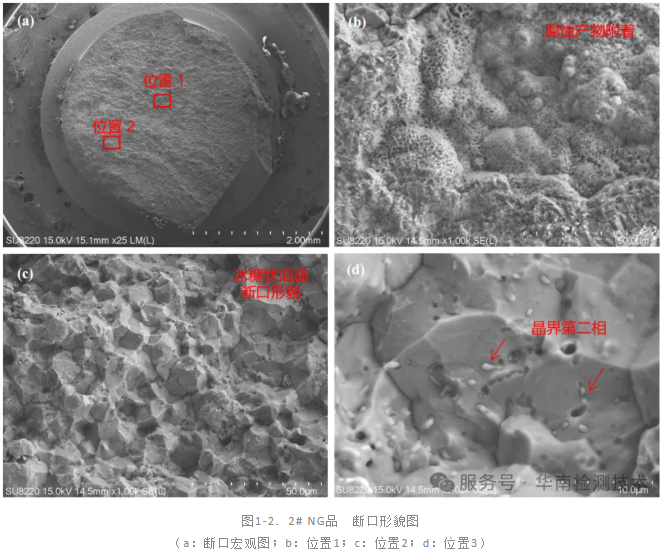

发现③： 2#不良品断口虽被腐蚀产物覆盖，但在局部区域仍能观察到相同的冰糖状沿晶特征。

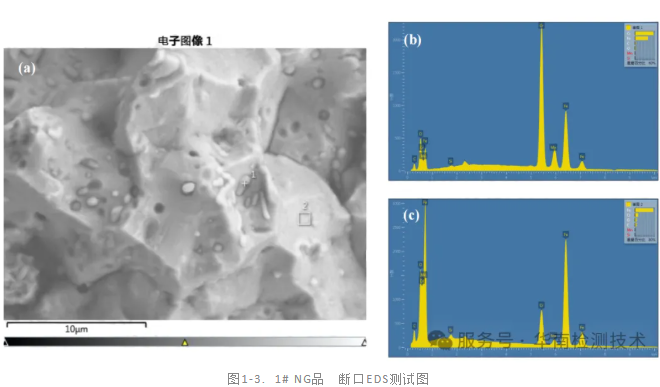

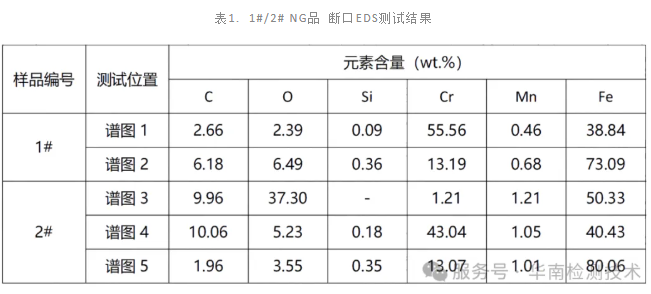

EDS能谱分析进一步确认，这些颗粒状析出物富含Cr元素，其含量显著高于基体，初步判断为铬的碳化物或其他金属间化合物。

2. 金相组织与硬度验证：探究材料的“体质”

为进一步探究原因，我们制作了样品的金相剖面。

发现④： 在断裂样品附近，发现了沿晶界扩展的二次裂纹，这直接印证了晶界是材料中的薄弱环节。

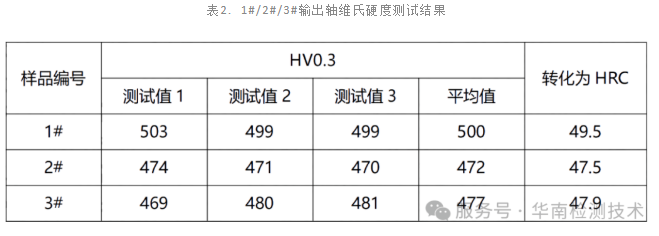

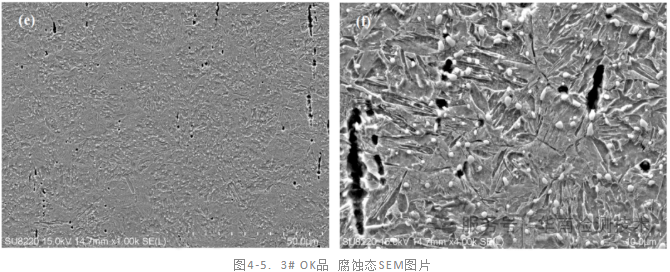

发现⑤： 无论是失效件还是正常件，其基体组织均为回火马氏体，且维氏硬度测试结果全部合格（45-50HRC）。这表明材料的整体热处理工艺和常规力学性能并非失效主因。

3. 截面SEM/EDS深度分析：锁定“真凶”

我们将观察视角从断面转向剖面，对晶界进行更精细的探测。

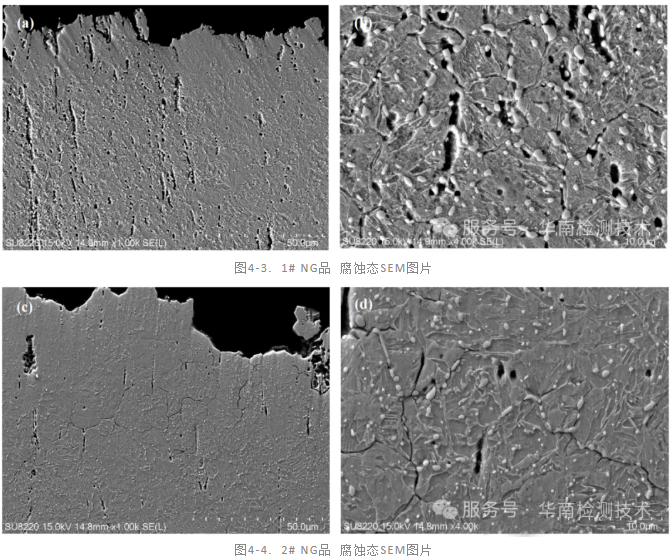

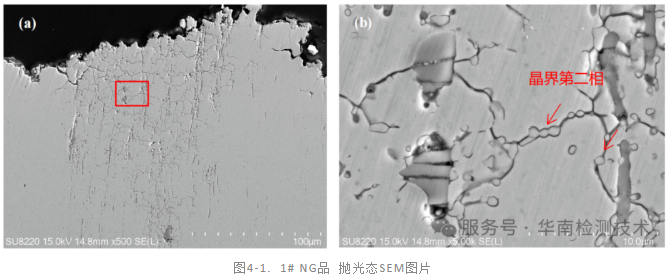

发现⑥： 高倍SEM下清晰可见，大量的颗粒状第二相不仅存在于晶界，在晶内也有析出。但沿晶界连续分布的大颗粒析出物，如同在坚固的城墙脚下埋下了脆弱的“地雷”，极大地削弱了晶界强度。

发现⑦： EDS面扫描与点分析再次证实，这些析出物主要为富铬的碳化物。

最终诊断： 综合所有证据，我们得出结论：输出轴在制造过程中（如热处理或冷却阶段），经历了600~900℃的敏感温度区间，导致铬的碳化物大量并在晶界上异常聚集析出。这种析出一方面直接脆化了晶界，另一方面导致晶界周边区域贫铬，降低了耐蚀性。最终，零件在装配或运行的正常应力下，发生了低应力的沿晶脆性断裂。

三、 结论与启示

本次材料智博足球官网入口1919网址工作表明：

根本原因： 材料晶界上大量富铬第二相化合物的异常析出，是导致本次输出轴脆性断裂的直接原因。

失效模式： 低应力沿晶脆性断裂。

预防建议： 优化制造工艺，严格控制热处理流程，避免材料在该温度区间长时间停留，以防止有害相的析出和长大。

华南检测提示： 材料的失效往往是内因（材料、工艺缺陷）与外因（载荷、环境）共同作用的结果。一份权威、精准的材料断裂分析报告，不仅是“事后诸葛”，更是产品可靠性提升和工艺优化的“指路明灯。

华南检测：/websiteMap

您是否也在为产品中莫名其妙的断裂、腐蚀、磨损等问题所困扰？华南检测拥有丰富的材料智博足球官网入口1919网址经验与先进的检测设备，致力于为您提供从宏观到微观的解决方案。
