高强度螺栓断裂智博足球官网入口1919网址 | 华南检测

在工业领域，高强度螺栓作为一种关键的连接件，广泛应用于桥梁、钢轨、高压及超高压设备等众多场景。然而，高强度螺栓在长期服役过程中可能会发生断裂失效，不仅会对设备的正常运行造成严重影响，还可能引发安全事故。华南检测凭借其专业的技术团队和先进的检测设备，对高强度螺栓断裂失效问题进行深入分析，为客户提供精准的检测服务和有效的解决方案。

一、智博足球官网入口1919网址：深度剖析断裂原因

（一）外观检查与断口形貌、成分分析

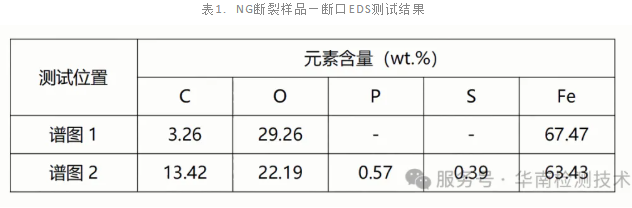

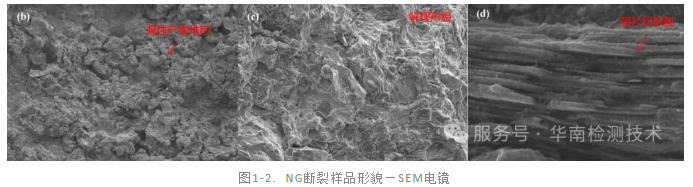

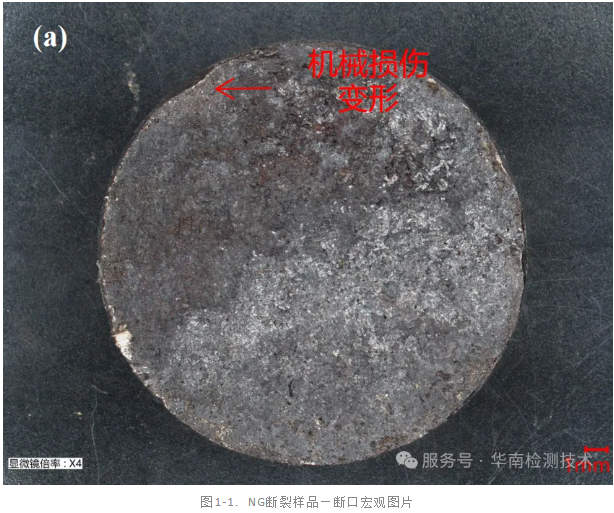

在光学显微镜下观察 NG 断裂样品，发现其断口腐蚀发黑严重，侧面存在明显变形痕迹。进一步通过电镜观察，可见断口有大量腐蚀产物堆积，局部位置仍可观察到清晰的解理断口形貌，表明螺栓断裂为脆性断裂。同时，局部位置呈现出层片状结构，疑似片状珠光体组织。 EDS 检测结果显示，断口 O 含量显著偏高，说明断口氧化严重，此外还检测到少量 P/S 元素。

（二）洛氏硬度测试

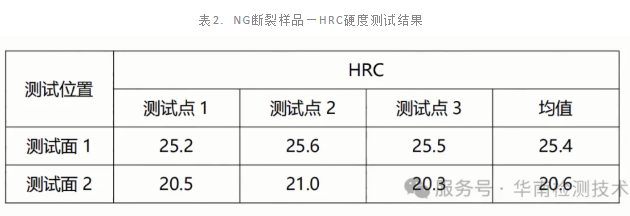

对 NG 断裂样品进行洛氏硬度测试，发现其硬度分布不均，不同切割面硬度差异较大，且部分位置的硬度值低于 GB/T 3098.1 标准对高强度螺栓的要求值。

（三）材质成分测试

采用直读光谱仪对 NG 断裂样品成分进行检测，结果显示样品材质成分未见明显异常。

（四）金相组织分析

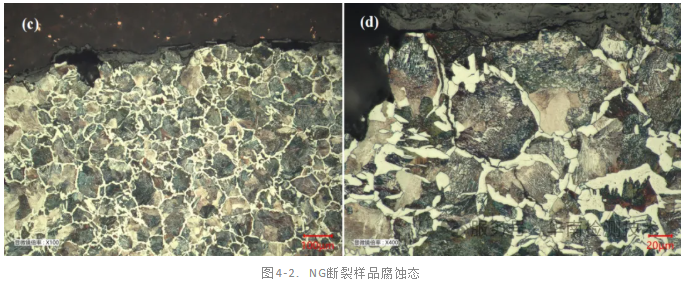

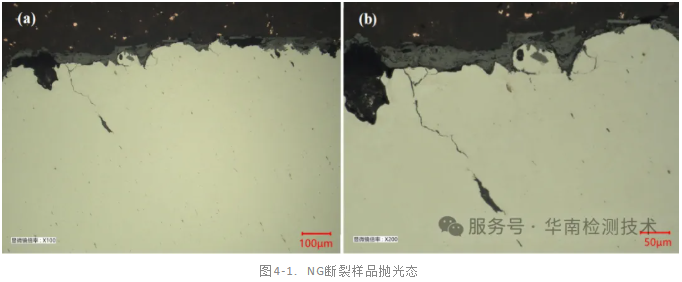

选取 NG 断裂样品断裂位置镶嵌制样、研磨抛光后在光学显微镜下观察，发现样品断面存在二次裂纹，抛光态下未见明显夹杂和孔洞异常。腐蚀后观察金相组织，可见样品组织为网状分布的铁素体 + 片状珠光体，此为正火态组织，不符合 GB/T 3098.1 对高强度螺栓要求的淬火 + 回火组织（应为回火索氏体），说明螺栓未进行淬火 + 回火处理，这将导致其力学性能大幅降低。

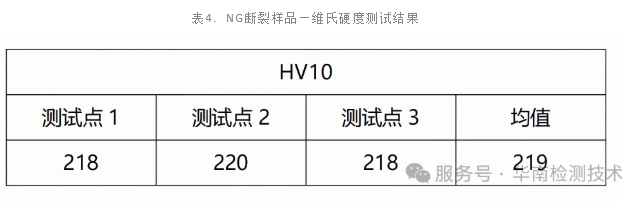

（五）维氏硬度测试

对镶嵌磨抛后的 NG 断裂样品进行维氏硬度测试，结果显示样品断口附近硬度值显著低于 GB/T 3098.1 标准要求。

（六）室温拉伸试验

新螺栓 OK 样品的室温拉伸试验结果显示，其抗拉强度 Rm 与规定塑性延伸强度 Rp0.2 均符合 GB/T 3098.1 标准对高强度螺栓的要求。

二、华南检测：专业检测技术，权威分析能力

华南检测技术有限公司作为专业的智博足球官网入口1919网址实验室，拥有 CMA/CNAS 双重资质认证，确保检测结果的权威性和公信力。公司配备了先进的检测设备，如光学显微镜、电子显微镜、直读光谱仪、维氏硬度计等，能够全面、精准地分析高强度螺栓的失效原因。

华南检测：/news_x/306.html

三、解决方案与建议：针对性措施，预防失效问题

（一）优化热处理工艺

根据分析结果，该高强度螺栓未进行淬火 + 回火处理，导致金相组织异常，力学性能不达标。建议制造商严格控制热处理工艺，确保螺栓经过淬火 + 回火处理，形成回火索氏体组织，以满足设计要求的力学性能。

（二）加强质量控制

在生产过程中，加强原材料质量控制和生产过程监控，确保螺栓材质成分符合标准。同时，增加成品抽检频次，对螺栓的硬度、强度等关键性能指标进行严格检测，防止不合格产品流入市场。

（三）改进表面处理工艺

针对断口腐蚀严重的问题，建议优化螺栓的表面处理工艺，提高其耐腐蚀性能。例如，采用适当的涂层或镀层技术，增强螺栓在复杂环境下的抗腐蚀能力。

（四）合理设计与安装

在设计阶段，充分考虑螺栓的受力情况，避免应力集中。在安装过程中，确保螺栓的预紧力符合要求，防止因过载或不均匀受力导致的断裂失效。

四、总结与行动引导：选择华南检测，保障连接安全

华南检测技术有限公司凭借专业的技术团队、先进的检测设备和规范的检测流程，为客户提供全面的高强度螺栓断裂智博足球官网入口1919网址服务。我们从材料特性、热处理工艺到使用环境等多方面深入剖析失效原因，为客户提供精准的检测报告和解决方案。选择华南检测，就是选择专业、高效和可信赖的检测服务，我们致力于帮助客户提升产品质量，降低生产成本，增强市场竞争力。

如果您对高强度螺栓或其他金属材料的检测有需求，欢迎随时联系华南检测技术有限公司。我们的专家团队将竭诚为您服务，提供专业的技术支持和解决方案。
