白光LED灯变蓝智博足球官网入口1919网址 | 深度解析：白光 LED 灯变蓝失效原因及解决方案

在现代照明领域，白光 LED 灯以其高亮度、低热量、坚固耐用和可循环利用等优势被广泛应用于各类场景。然而，部分白光 LED 灯在短期使用后出现变色现象，原本的白光逐渐变为蓝色，严重影响了照明效果和产品寿命。为深入探究这一失效现象的原因，中国·3044永利集团凭借其专业的技术团队和先进的检测设备，展开了一系列严谨的LED灯智博足球官网入口1919网址工作。

一、智博足球官网入口1919网址：专业检测流程，深度剖析原因

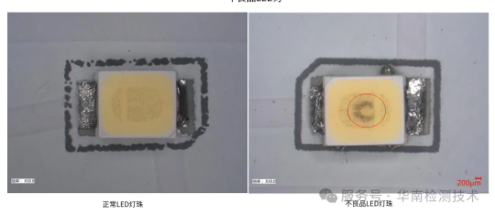

外观检查：初步洞察异常现象

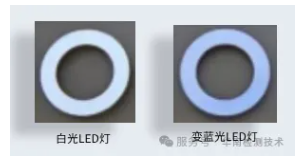

将所有 LED 样品通电并施加 12V 直流电压后，发现不良品 LED 灯颜色明显变蓝，且亮度显著低于正常样品。进一步观察发现，不良品灯珠心部存在发黑现象，这一初步发现为后续的检测分析提供了重要线索。

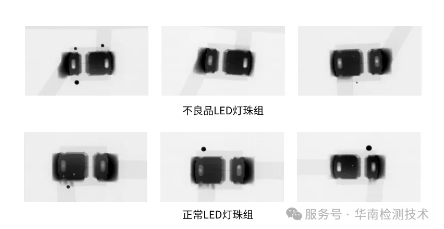

X-ray 透射检查：内部结构的 “透视眼”

通过 X-ray 透射检测装置对不良品与良品样品进行检查，结果显示各样品的线路和灯珠均未发现明显异常。这一结果表明，问题可能并非出在宏观的内部结构上，而是隐藏在更为细微的层面。

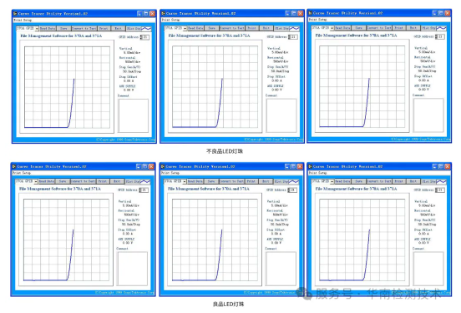

电性能测试：排查电气性能差异

对各样品的灯珠进行电性能检测，结果显示各灯珠的电性能未见明显区别和异常。这表明，问题并非由灯珠的电气性能故障引起。

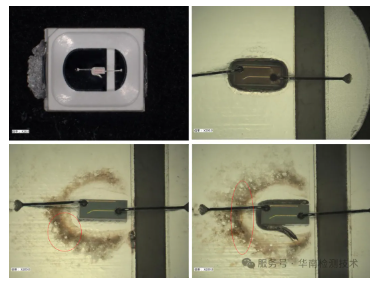

芯片开封测试：寻找关键线索

对部分灯珠进行化学开封处理后，在显微镜下观察发现，不良品灯珠芯片周围基板存在明显黑色异物残留，而良品灯珠则未见此现象。这一发现为后续的成分分析提供了关键样本。

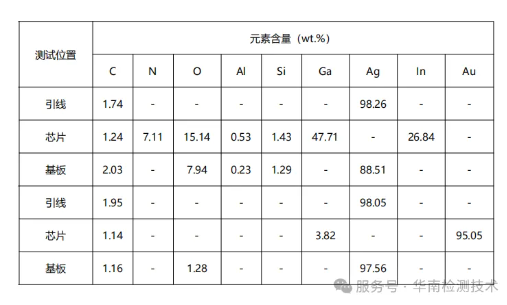

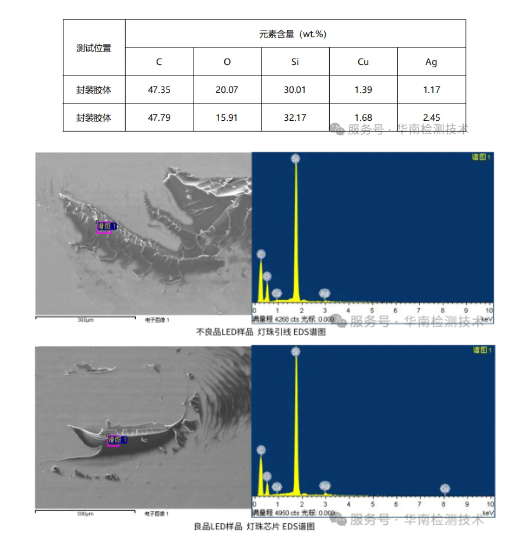

EDS 分析：成分探究，精准定位异常

利用 EDS 技术对化学开封后的灯珠进行成分检测，包括引线、芯片和基板，未发现明显异常元素。进一步对机械剥离封装胶体后的基板残留封装胶体进行检测，结果显示不良品与良品的封装胶体成分未见明显差异。

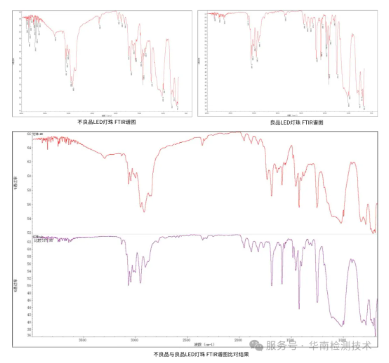

FTIR 分析：揭秘封装胶体成分变化

对不良品与良品灯珠的封装胶体进行 FTIR 检测，结果显示两者胶体的红外光谱图相似度较高，吸收峰基本一致。但在不良品灯珠的光谱中，于 1737cm⁻¹ 处检测到羰基的红外吸收峰，推测这是封装胶体老化后侧基发生氧化生成羰基所致。

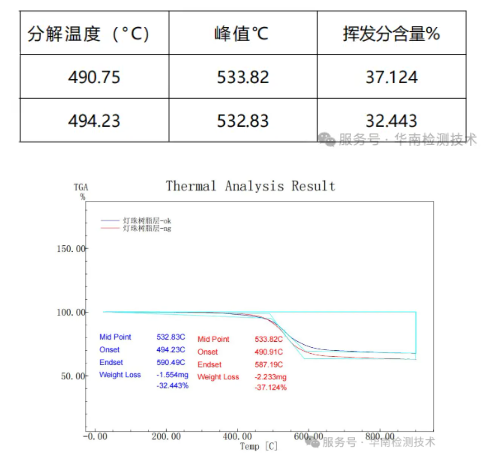

TGA 测试：耐热性评估，验证材料稳定性

对不良品与良品灯珠的封装胶体进行 TGA 测试，结果显示各样品的分解温度和挥发分含量对比差异不大。这表明封装胶体的耐热性在一定程度上保持一致，但结合 FTIR 分析结果可知，不良品封装胶体已发生一定程度的老化。

二、华南检测：专业检测技术，权威分析能力

华南检测技术有限公司作为专业的智博足球官网入口1919网址实验室，拥有 CMA/CNAS 双重资质认证，确保检测结果的权威性和公信力。公司配备先进的检测设备，如 X-ray 透射检测装置、电性能测试系统、显微镜、EDS 分析仪、FTIR 光谱仪和 TGA 热重分析仪等，能够全面、深入地分析各类电子元器件的失效原因。

三、解决方案与建议：针对性措施，预防失效问题

环境评估与优化

对吸顶灯的工作环境进行确认，怀疑终端产品热设计存在不合理之处。建议加强 LED 结温的有效管理，优化散热设计，避免因过热导致封装硅胶和荧光粉加速老化。

材料选择与改进

建议选择具有更高稳定性和耐热性的封装材料，以减缓封装硅胶的老化进程，降低荧光粉性能衰退的风险。

生产工艺优化

优化生产过程中的封装工艺参数，提高封装质量，减少杂质和异物混入，确保灯珠芯片周围基板的清洁度。

华南检测：http:/websiteMap

四、联系我们：专业检测服务，助力产品质量提升

如果您在白光 LED 灯或其他电子元器件的使用过程中遇到类似变色、性能下降等失效问题，欢迎随时联系华南检测。我们的专家团队将为您提供专业的检测分析服务，精准定位失效原因，并制定相应的解决方案，助力您提升产品质量和市场竞争力。
