瓷片电容智博足球官网入口1919网址：从裂纹到击穿，第三方检测机构的解决方案

一、引言

瓷片电容（Ceramic Capacitor）作为一种广泛应用的电子元器件，因其体积小、精度高、稳定性强等优点，在汽车电子、消费电子、新能源等领域备受青睐。然而，随着使用场景的复杂化和制造工艺的提升，瓷片电容的失效问题逐渐显现，尤其是漏电和耐压失效，成为影响电路可靠性的重要因素。本文将结合实际案例，深入分析瓷片电容失效的原因，并提供科学的检测与解决方案。

二、瓷片电容失效的常见模式

1. 漏电问题

漏电是瓷片电容失效的主要表现之一。漏电会导致电容的绝缘性能下降，进而影响整个电路的稳定性。漏电问题通常与电容内部的陶瓷片破损、裂纹或材料缺陷有关。

2. 耐压失效

耐压失效是指电容在额定电压下无法正常工作，甚至发生击穿短路。这一问题通常与制造工艺中的陶瓷片处理不当或材料质量有关。

三、智博足球官网入口1919网址案例

某客户寄送了若干瓷片电容样品，包括良品和不良品。通过一系列测试分析，我们发现了以下关键问题：

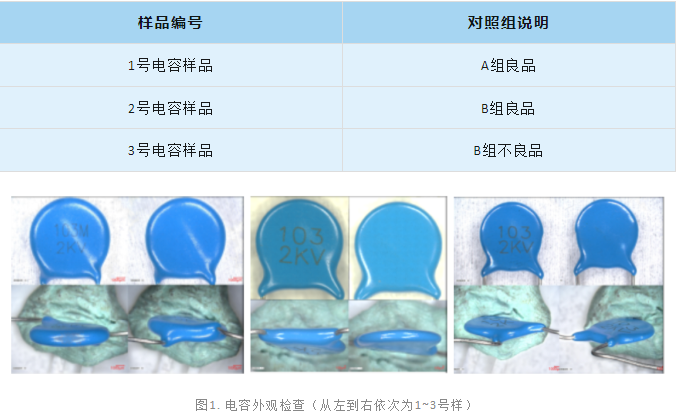

1. 外观检查

在显微镜下观察，良品（1号和2号样品）外观无明显异常，而不良品（3号样品）外观也未发现明显缺陷。这表明外观检查无法完全识别内部问题。

2. 电特性检测

电阻值测试：良品（1号和2号样品）阻值为OL，而不良品（3号样品）阻值仅为73MΩ，表明不良品存在明显的漏电问题。

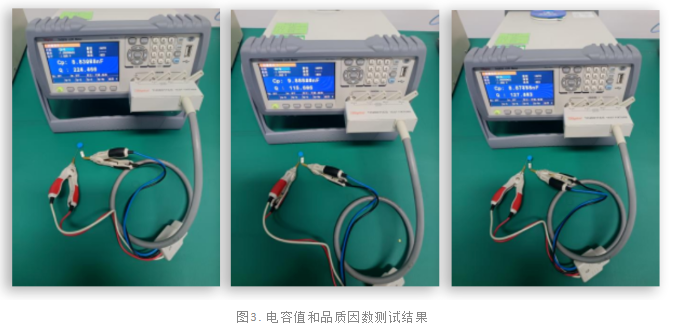

电容值和品质因数测试：所有样品的电容值和品质因数均未见异常。

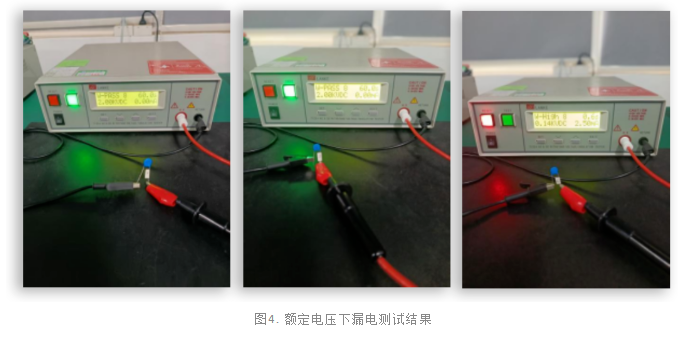

漏电测试：在3.5KV电压下，良品无漏电现象，而不良品漏电严重。额定电压下的漏电测试显示3号电容样品存在漏电，但1-2号电容良品在3.5KV下均无漏电，且绝缘电阻测试显示1-2号良品阻值均大于10GΩ，3号不良品品则均小于1MΩ。

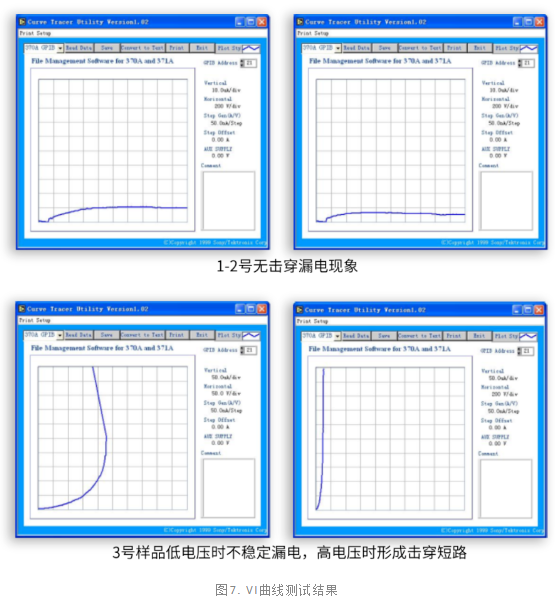

VI曲线测试：不良品在低电压时即出现漏电，且极不稳定，低于额定电压时会发生击穿短路。由VI曲线测试结果，1-2号良品额定电压下无异常漏电，3号不良品样品在低电压时有漏电且极不稳定，低于额定电压时会产生击穿短路，见下图所示。

3. 内部结构检测

2D X-Ray检测：良品内部结构无异常，而不良品内部陶瓷片存在破损和移位。

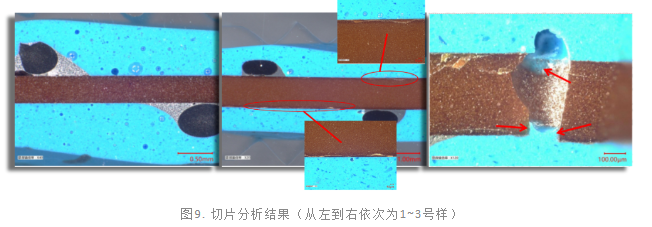

切片分析：切片后显微镜观察显示，不良品内部陶瓷片断裂形成缝隙，且有树脂渗入缝隙内。

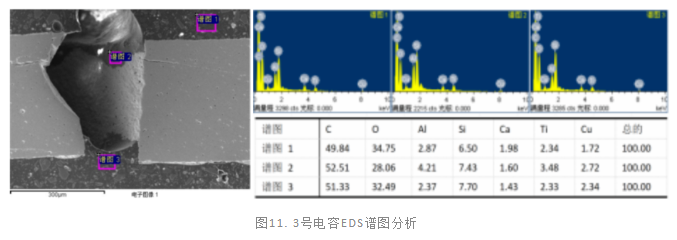

SEM&EDS分析：扫描电镜观察发现，不良品内部陶瓷片断裂处存在明显裂纹，且树脂成分与外围一致，表明断裂发生在树脂固化之前。

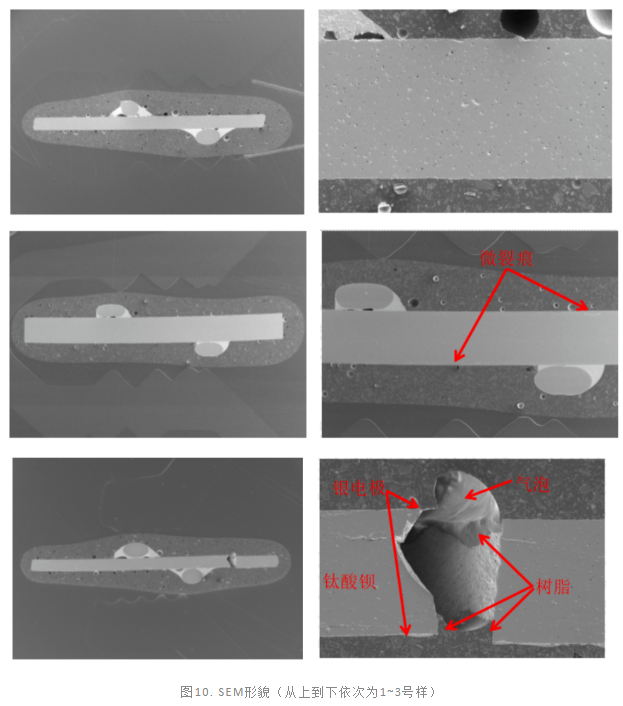

在电镜下观察，1号样品未见明显异常，2号样品内部陶瓷片表面存在微裂纹，3号样品内部陶瓷片断裂形成缝隙，且有树脂渗入缝隙内（经EDS确认，缝隙内物质成分与外围树脂成分一致），说明断裂发生在树脂完全固化之前，见下图所示。

四、失效原因总结

不良品的漏电和耐压失效主要归因于陶瓷片的内部破损和裂纹。空气的介电常数远低于陶瓷材料，导致破损处的空气间隙降低了电容的介电常数，从而引发绝缘电阻下降和耐压失效。此类问题在制造过程中可能被忽略，但在实际应用中却会导致严重的电路故障。

华南检测：http:/websiteMap

五、解决方案与建议

1. 加强来料检测

通过X-Ray抽检，检查电容内部陶瓷片是否存在破损或裂纹，确保来料质量。

2. 优化制造工艺

在制造过程中，严格控制陶瓷片的成型和固化工艺，避免裂纹和破损的发生。

3. 定期可靠性测试

对成品进行漏电、耐压和VI曲线测试，确保产品在实际应用中的可靠性。

结语

瓷片电容的失效问题不仅影响电路的稳定性，还可能带来严重的安全隐患。通过科学的检测与分析，可以有效识别潜在问题，并采取针对性措施加以解决。中国·3044永利集团作为专业的第三方检测机构，拥有CMA/CNAS资质，配备先进的检测设备，可为您提供全面的瓷片电容智博足球官网入口1919网址与可靠性检测服务。
