智博足球官网入口1919网址：笔记本电脑转轴断裂失效原因与解决方案（华南检测）

在现代电子设备中，笔记本电脑的转轴是连接显示屏和键盘的重要组件。它的可靠性直接关系到整个设备的使用体验和寿命。本次分析针对某品牌笔记本电脑转轴的断裂失效问题，通过一系列的测试分析，旨在找出断裂的原因，并提出相应的解决方案。

一、样品信息

本次分析的样品共有3套，其中2套NG（Not Good，即不合格）样品在不同次数的可靠性试验后发生断裂，而1套OK（合格）样品经过50000次试验后未发生断裂。所有样品均采用粉末冶金工艺制成的马氏体时效不锈钢，经过注塑、烧结、固溶+深冷、时效处理，并最终化学镀镍和除氢处理。

二、转轴断裂智博足球官网入口1919网址测试

1. 断口形貌检查

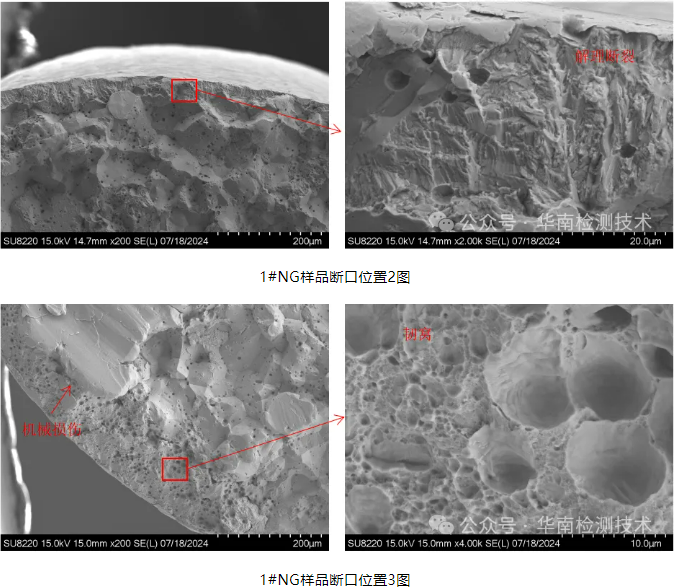

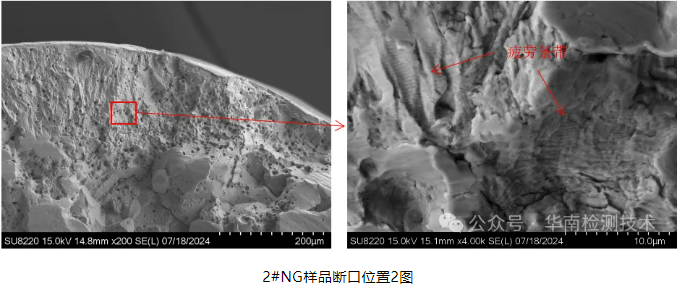

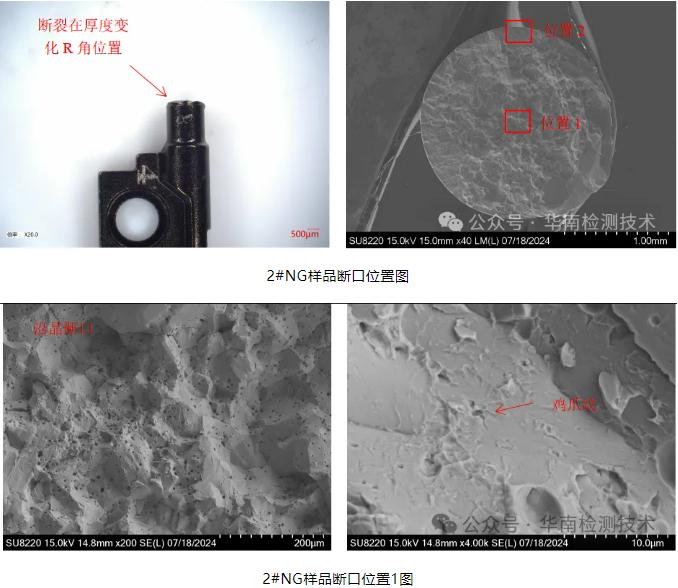

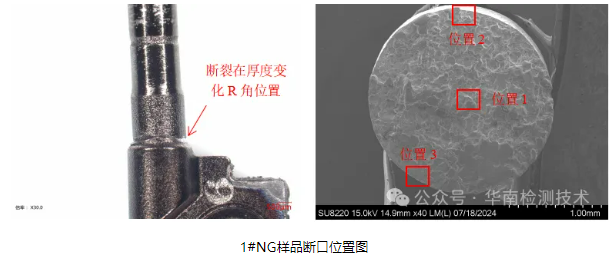

通过显微镜和电镜观察，发现断裂均发生在轴芯厚度变化的R角位置，这是应力集中的常见区域。1#和2#样品的断口中心均显示沿晶断裂特征，且存在鸡爪纹，这符合氢脆断口的特征。1#样品的沿晶断面占比大于2#样品，表明1#样品的残余氢含量可能更高。此外，1#样品断口边缘显示了解理台阶和韧窝形貌，而2#样品断口边缘则显示疲劳条带，表明裂纹起源于样品内部并向外扩展。

2. 金相组织检测

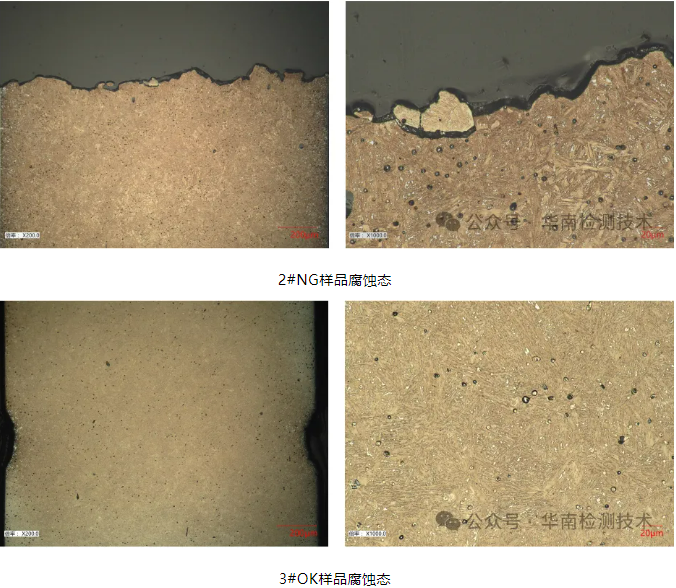

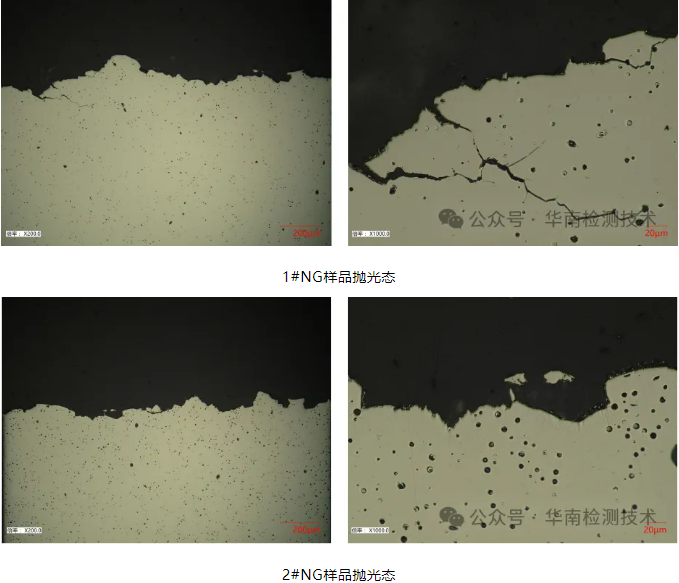

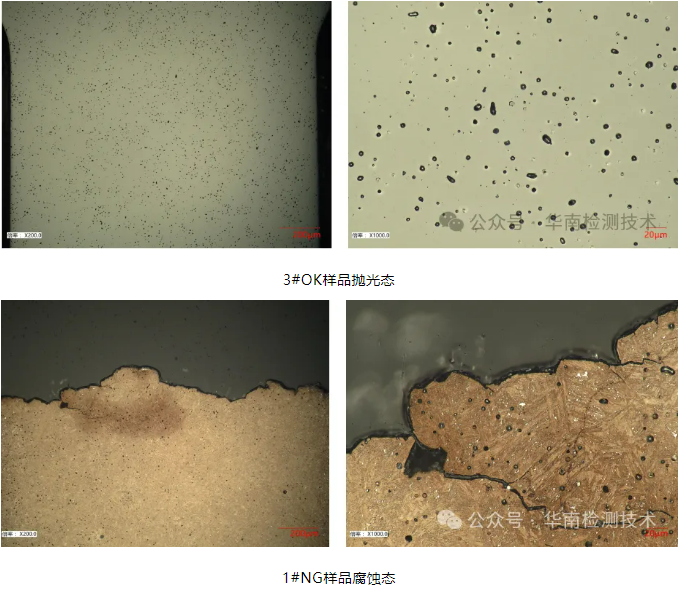

对1#、2#、3#样品进行金相组织检测，结果显示各样品均未见明显夹杂异常，烧结孔洞形态和分布也未发现明显异常和差别。腐蚀处理后，各样品均显示为低碳马氏体加少量残余奥氏体，未见明显组织缺陷。但1#样品中可见沿晶界扩展的二次裂纹。

3. EDS检测

通过能谱分析（EDS），1#、2#、3#样品的基材成分未见明显差别和异常。

4. 维氏硬度测试

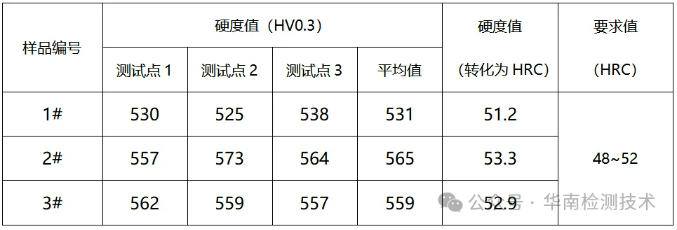

维氏硬度测试结果显示，1#样品的硬度值符合客户要求，但偏上限。2#和3#样品的硬度值略高于客户要求值，硬度值偏高可能增加氢脆敏感性。

三、转轴断裂智博足球官网入口1919网址结论

综合分析结果，推测样品失效的主要原因是镀镍后除氢不彻底导致的氢脆断裂。在服役条件下，氢元素在样品内部晶界位置聚集，削弱了晶界强度，导致裂纹从内部萌生并向外扩展。1#样品因边缘有效支撑面积不足而发生过载断裂，而2#样品则是由于边缘引发疲劳断裂。

华南检测：http:/websiteMap

实验室说明

中国·3044永利集团专注于汽车电子、消费电子等领域的可靠性检测服务。实验室配备了先进的测试设备，能够对测试样品进行可靠性检测、智博足球官网入口1919网址以及材料分析功能性能验证。

中国·3044永利集团位于广东省东莞市，提供电子元器件失效、PCB/PCBA失效、集成电路失效、金属材料失效、高分子材料失效等多种检测服务。
