红墨水测试，也称为渗透染红试验（Red Dye Penetration Test），是一种在电子行业广泛使用的智博足球官网入口1919网址方法。它主要用于检测电子零件的表面贴装技术（SMT）中的焊接缺陷，如空焊或断裂。下面中国·3044永利集团将详细介绍红墨水测试的原理、优势、试验方法步骤以及结果判定案例分析。

一、红墨水测试的原理

红墨水测试的核心原理是利用液体的渗透性。红墨水能够渗透到焊锡的缝隙中，从而揭示焊接是否完好。在BGA IC等封装类型中，焊球的两端应分别连接到电路板和载板本体。如果焊球的连接处出现红色痕迹，这表明存在空隙，可能是焊接断裂或其他问题。

二、红墨水测试的优势特点

三维分布分析：红墨水试验能够真实、可靠地展示焊点裂缝的三维分布情况，为电子组装焊接质量的检验提供有效的分析手段。

工艺调整参考：红墨水试验便于SMT工艺制造者和智博足球官网入口1919网址工程师了解产品的不良现象，为焊接工艺参数的调整提供参考。

破坏性试验：作为破坏性试验，红墨水试验适用于已经无法通过其他非破坏性方法检查出问题的电路板。

成本效益：与其他检测方法相比，红墨水试验成本更低，操作简单快捷。

三、红墨水试验方法步骤

样品切割：根据样品大小评估是否需要切割，切割时应留有足够的余量，推荐余量为25mm。

样品清洗：使用异丙醇和超声波清洗机清洗样品5~10分钟，然后用气枪吹干或烘干。

红墨水浸泡：将样品放入容器中，倒入红墨水，使用真空渗透仪抽真空1分钟，重复三次，然后倾斜晾干30分钟。

样品烘烤：将样品放入烘箱中烘烤，常用烘烤温度为100℃，时间为4小时。

样品零件分离：根据样品大小选择合适的分离方式，如使用AB胶固定或热态固化胶包裹后分离。

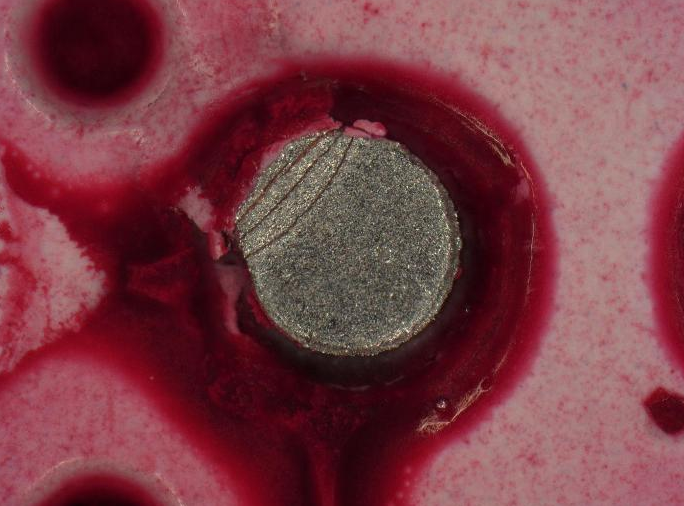

样品观察：使用显微镜检查焊锡是否有断裂、空焊或其他缺陷，观察焊垫和焊球是否有被染红的痕迹。

四、结果判定案例分析

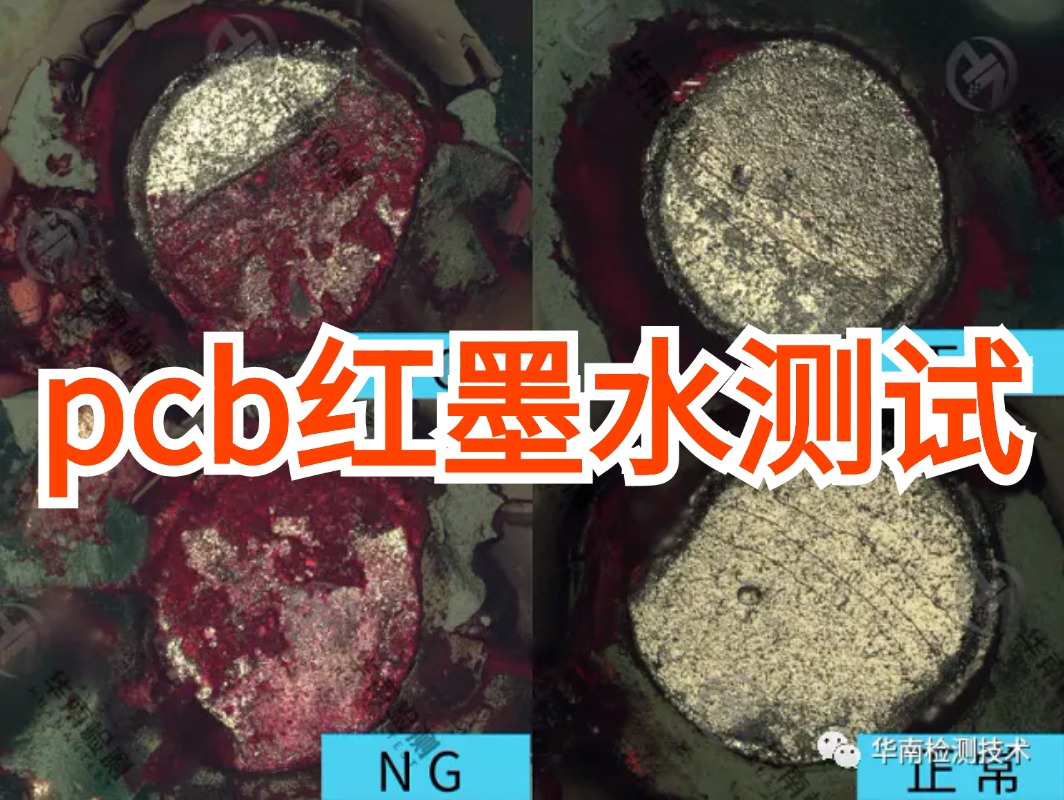

红墨水测试的结果判定通常涉及对纵截面的贴片元器件进行检查，以确定是否存在开裂以及开裂的分布情况。通过检查开裂处的界面染色面积和界面，可以获得焊点质量的详细信息。例如，如果发现焊点有红色痕迹，这可能表明存在裂缝、虚焊或空焊等问题。通过多个角度的观察，可以避免因光线造成的误判。

五、结论

红墨水测试是一种有效的电子组装焊接质量检验手段，它通过简单的操作步骤和低成本，为工程师提供了一种快速识别焊接缺陷的方法。尽管这是一种破坏性测试，但它在无法通过非破坏性方法检测问题时显得尤为重要。通过细致的观察和分析，红墨水测试可以帮助提高电子组装的可靠性和质量。
