场效应管（FET）作为现代电子设备中不可或缺的组件，以其高输入电阻、低噪声、低功耗等优势，在半导体器件领域占据着重要地位。然而，即使是这样高效的元件，也难免会遇到失效问题。最近，广东省华南检测技术有限公司就对一起汽车客户产品中发现的场效应管短路问题进行了深入分析。

通过对两个不良品的外观检查，发现其中一个样品表面存在炸裂后的开孔，而另一个则无明显异常。进一步的X-Ray检查揭示了问题的严重性：一个样品的源极线被烧断，显示出电过应力（EOS）的迹象。电性能测试确认了两个样品均出现了电阻性短路。

化学开封分析进一步确认了EOS的存在，而深入的2D-3D X-RAY检测揭示了短路的根本原因：银胶爬上了芯片表面，导致了短路现象。最终确认，栅极表面铝层的炸裂飞溅是由于过电流EOS，而银胶粘面则是铝层突发短路的直接原因。

这次智博足球官网入口1919网址不仅揭示了场效应管失效的具体原因，也为未来的检测工作提供了宝贵的经验。要有效识别电阻性短路问题，需要提高X-ray设备的分辨率和对比度，并通过多角度拍摄来捕捉异常情况。广东省华南检测技术有限公司凭借其专业的检测技术和先进的进口检测设备，为电子元件的可靠性检测和智博足球官网入口1919网址提供了强有力的支持。

在电子行业快速发展的今天，对电子元件的质量和可靠性要求越来越高。广东省华南检测技术有限公司的这次分析案例，不仅展示了其在电子元件智博足球官网入口1919网址领域的专业能力，也为行业提供了一个提高产品质量和可靠性的参考。通过不断的技术创新和服务优化，华南检测技术有限公司致力于帮助客户降低产品失效风险，提升市场竞争力。

下面就是中国·3044永利集团如何进行场效应管智博足球官网入口1919网址流程和分析的案例。

某汽车客户在同批次产品中发现2PCS短路不良品，根据要求分析其短路原因。

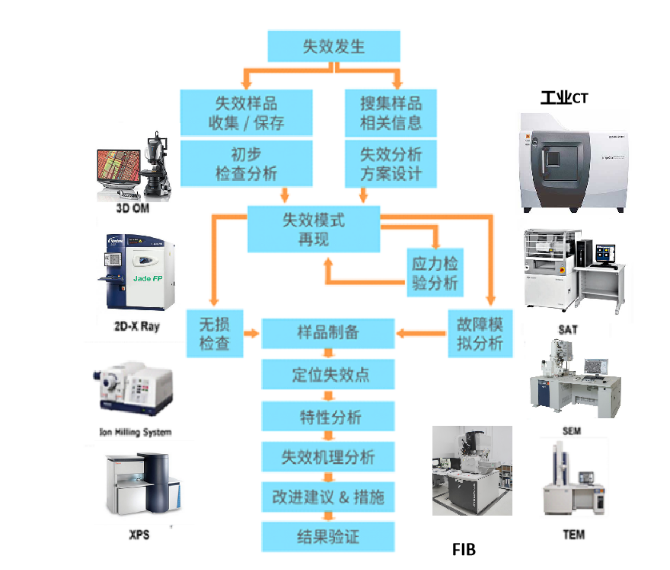

一、场效应管智博足球官网入口1919网址流程

1.OM显微镜外观检查

通过OM显微镜观察，外观检查2#表面有炸裂后形成的开孔。其他无明显异常。

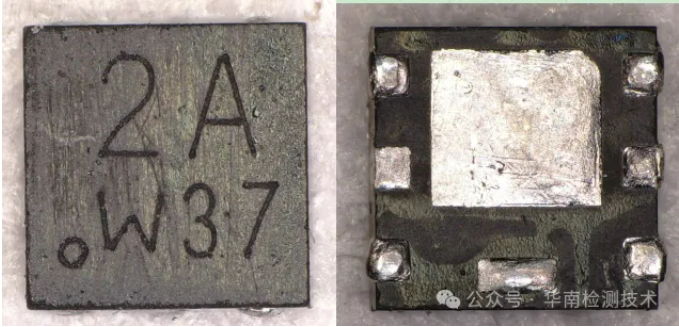

1#样品外观图

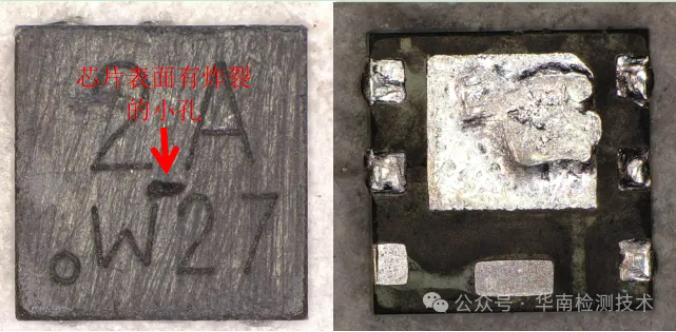

2#样品外观图

2.X-Ray检查

X-ray检查1#无明显外观异常，但是2#明显可见源极线被烧断，具有EOS的表现。

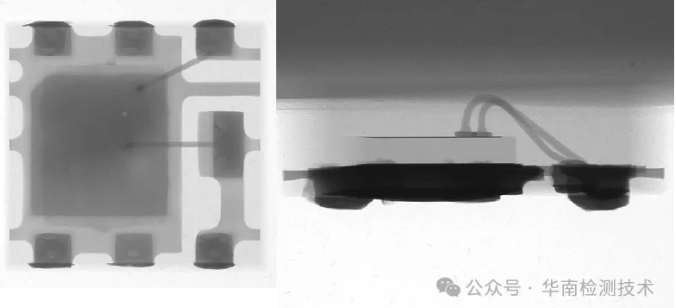

1#样品X-Ray 形貌图

2#样品X-Ray 形貌图

3.电性能分析

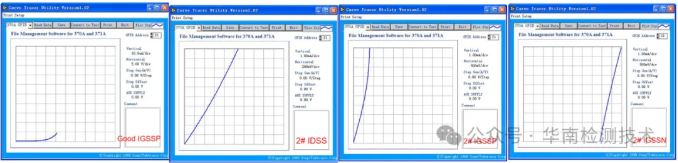

电特性曲线测试：2PCS 不良品均为IDSS，IGSS电阻性短路。

1#电性曲线图

2#电性曲线图

4.化学开封分析

对1#，2#不良品做化学开封分析，结果显示为EOS坏品。

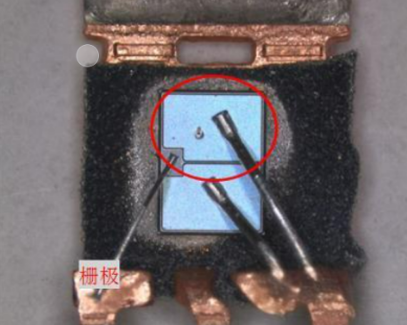

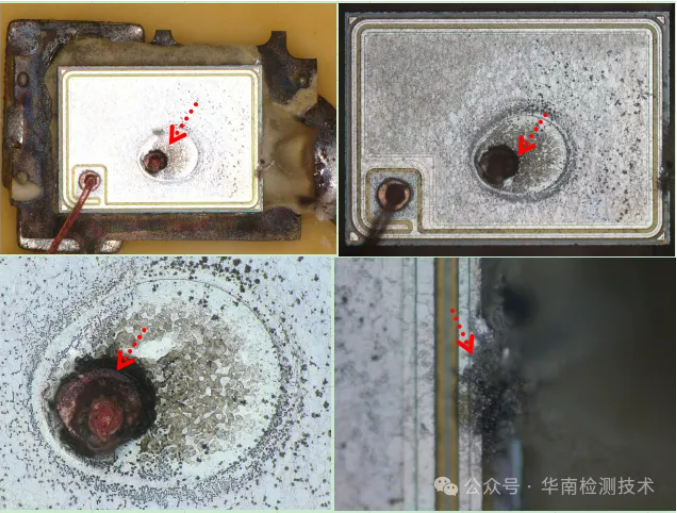

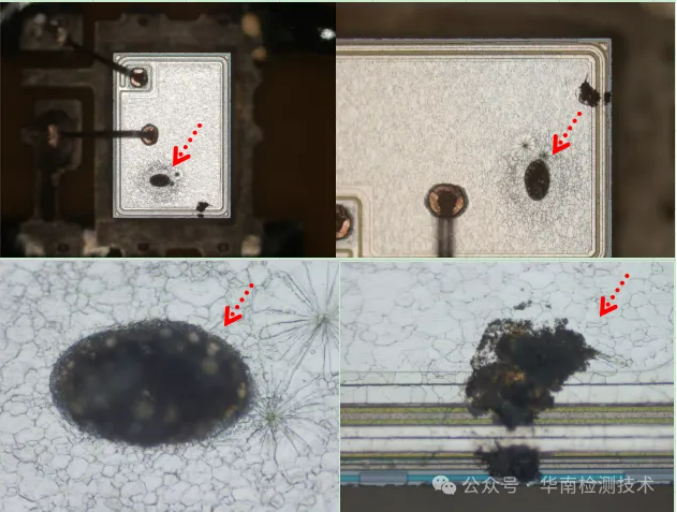

1#样品开封后形貌图

2#样品开封后形貌图

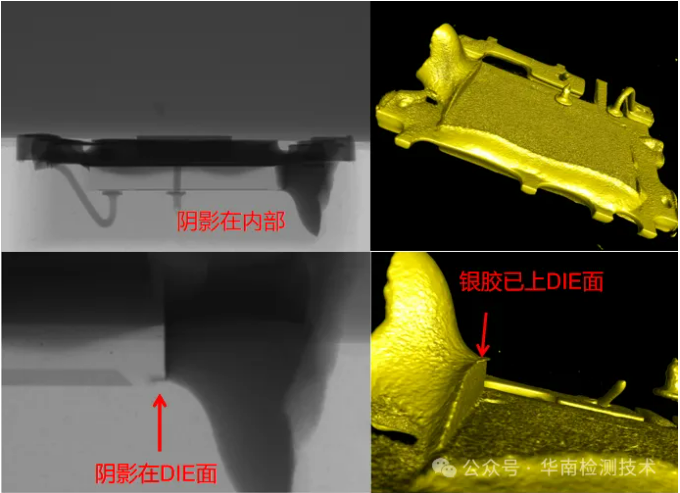

5.2D&3D X-RAY检测的深入分析

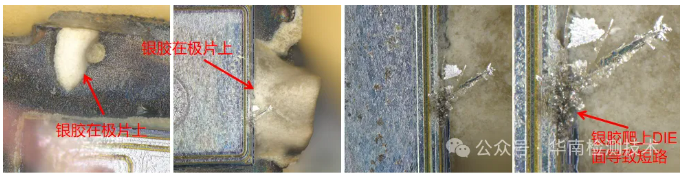

2D&3D X-RAY检测：2#图中阴影其实不是锡，而是银胶，已经爬上了Die面，造成短路。

2#样品深入分析

6.最终确认

2#栅极表面铝层炸裂飞溅是其发生过电流EOS的根本原因，而银胶粘面又是铝层突发短路的根本原因。粘面的银胶分布在栅极表面与漏极边缘，两极之间仅靠钝化层隔绝，在钝化层突然被击穿后，栅极电位陡增，造成漏极和源极以极低电阻导通，从而造成了过电流，使得芯片和源极导线烧毁熔断。

2#样品最终确认

二、场效应管智博足球官网入口1919网址结论

1. 1#不良品的失效部位和现象与2#类似，应该是同样失效机理和表现，只是因为银胶量更少，X-RAY不能发现异常。而化学开封过程中已经将银颗粒蚀去，只留下明显的burn mark和碳化胶粉。无法再进行确认。

2. 对此类电阻性短路坏品的分析方法需要提高X-ray机的分辨率和对比度，从多侧面以最佳角度拍摄才能捕捉到异常进行确认。
