PPTC自恢复保险丝智博足球官网入口1919网址

PPTC自恢复保险丝是一种特殊的保护元件，它能够在电路中起到过电流保护的作用。与传统的一次性熔断器不同，PPTC自恢复保险丝在过电流情况下会暂时增加电阻，从而限制电流流动，防止电路损坏。一旦过电流问题解决，PPTC自恢复保险丝可以自动恢复到正常状态，继续保护电路。

智博足球官网入口1919网址通常包括以下几个方面：

1、设计问题：如果PPTC自恢复保险丝的参数设计不合理，比如额定电流过低或恢复时间过长，可能无法满足电路的保护需求，导致失效。

2、环境因素：温度、湿度等环境条件的变化可能会影响PPTC自恢复保险丝的性能。例如，在高温环境下，其电阻可能会降低，导致保护功能失效。

3、制造缺陷：生产过程中的缺陷，如材料不均匀、结构缺陷等，也可能导致PPTC自恢复保险丝在实际应用中失效。

4、使用不当：如果电路设计不当或使用过程中超出了PPTC自恢复保险丝的承受范围，也可能导致其失效。

5、老化问题：随着时间的推移，PPTC自恢复保险丝可能会出现材料老化，性能下降，最终导致失效。

6、外部冲击：电路中的外部冲击，如电压尖峰或机械冲击，也可能使PPTC自恢复保险丝损坏。

PPTC自恢复保险丝智博足球官网入口1919网址案例

PPTC自恢复保险丝阻值变大，现根据要求对其进行智博足球官网入口1919网址。

一、PPTC自恢复保险丝智博足球官网入口1919网址测试

1.外观检查

外观检查不良品PPTC无明显外观异常。

2.电特性测试

测试不良品PPTC两极之间的电阻值为13.79Ω，良品阻值9.84mΩ，不良品常温阻值均超出规格范围。

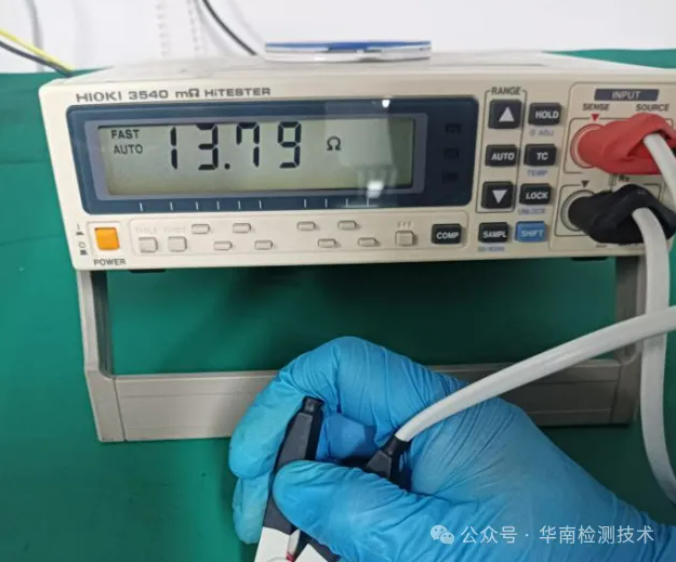

不良品电阻测试值

良品电阻测试值

3.X-Ray检测

对不良品做X-ray检测，不良品内部有分层，介质中呈现疏松多洞异常，良品均无异常。

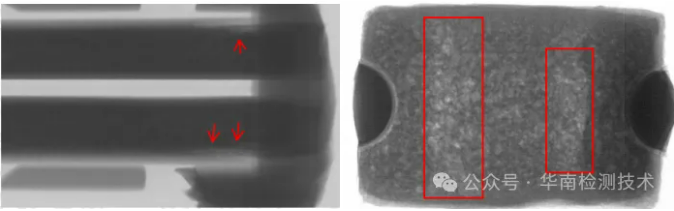

不良品内部形貌图

4.切片分析

对不良品和良品做切片分析，结果显示不良品内部均有空洞或分层，良品均无异常。

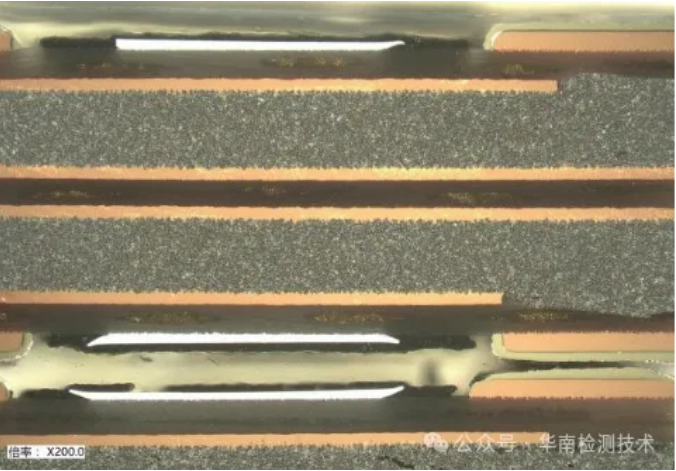

良品切片形貌图

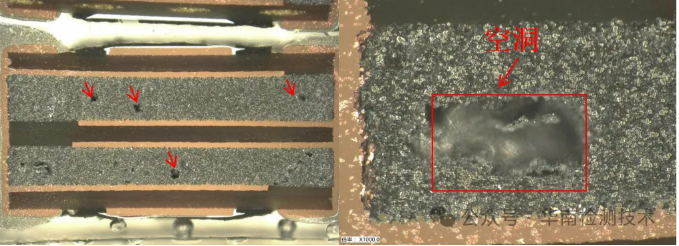

不良品切片形貌图

5.SEM检测

SEM观察不良品内部均有分层或空洞，高分子材料和金属颗粒分布不均匀，良品均无异常。

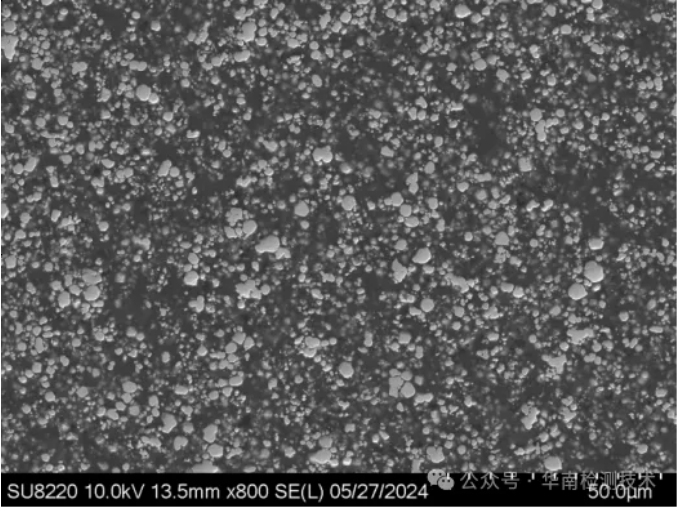

良品 SEM形貌图

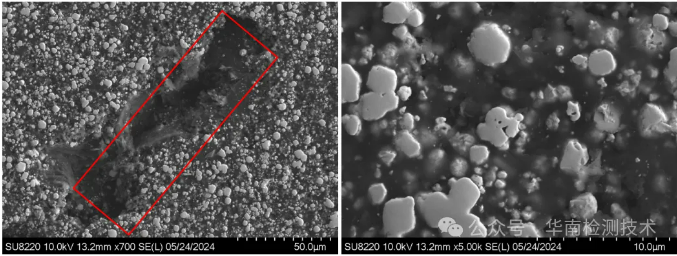

不良品 SEM形貌图

6.EDS检测

成分分析良品和不良品内部的材料种类无差异，金属颗粒成分均为钨元素，高分子材料主要元素均为碳氧元素。

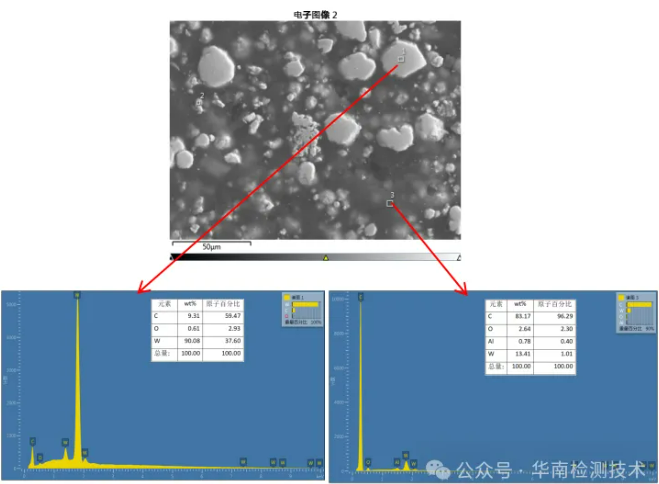

良品EDS谱图

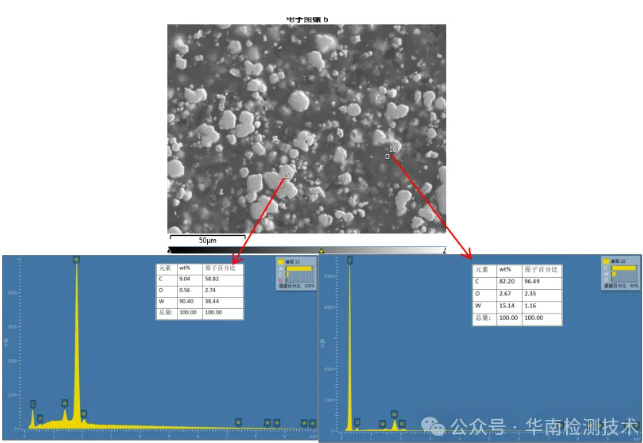

不良品EDS谱图

二、PPTC自恢复保险丝智博足球官网入口1919网址结论

综上所述：不良品失效原因是因为内部金属颗粒与高分子材料分布不均匀，材料在温度升高时膨胀，冷缩时却不能还原成初始形态，形成空洞和分层，导致PPTC内阻变大失效。

三、PPTC自恢复保险丝智博足球官网入口1919网址建议

建议客户关注对此来料的切片分析检测和可靠性评估。

华南检测实验室专注于工业CT检测\智博足球官网入口1919网址\材料检测分析的先进制造实验室，设立了无损检测、材料分析、化学分析、物理分析、切片与金相测试，环境可靠性测试等众多实验室，为您提供—站式材料检测，智博足球官网入口1919网址及检测报告，如您有工件需要做工业CT检测，您可以给出工件大小、材质、重量，检测要求，我们评估后会给到一个合理的报价。

华南检测：http:/websiteMap
