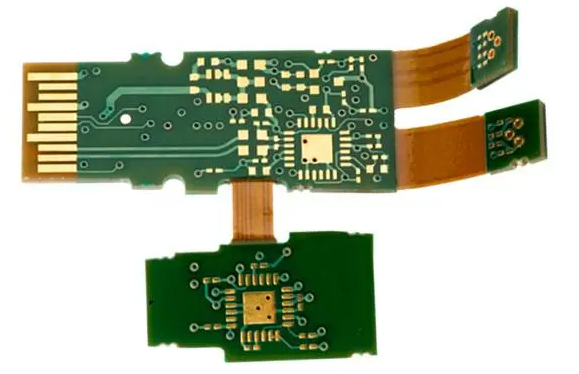

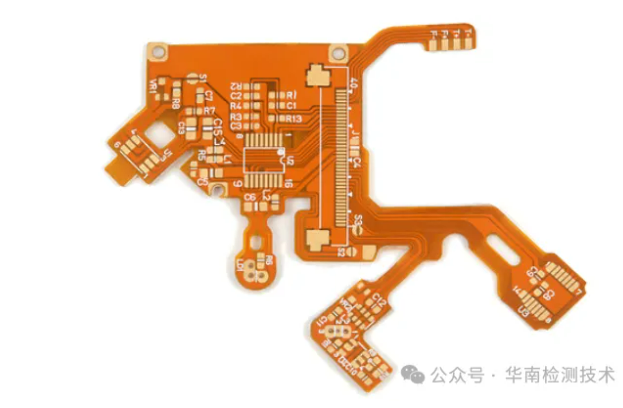

FPC柔性线路板（Flexible Printed Circuit，FPC）是一种具有高度可靠性和可挠性的印刷电路板，它以聚酰亚胺或聚酯薄膜为基材，通过光成像图像转移和腐蚀工艺在可弯曲的基板表面形成电路。然而，FPC在生产和使用过程中可能会遇到拒焊失效的问题。

拒焊失效，即焊接不良，通常表现为焊接点不牢固或焊点脱落，这会导致电路板无法正常工作，严重时甚至可能造成整个系统的崩溃。拒焊的原因多种多样，包括焊件表面未清洁干净、焊剂用量不足、焊接时间过短、基板可焊面和电子元件可焊面被氧化或污染、焊料和助焊剂性能不良、基板焊盘金属镀层不良以及焊接参数设置不当等。

FPC柔性线路板的拒焊智博足球官网入口1919网址需要综合考虑材料种类、铜厚、焊盘尺寸、焊接温度和焊接次数等因素。例如，不同供应商的FPC板材可能因为铜类型及加工方法的差异而导致焊盘拉脱强度的不同。铜厚较大的板材通常具有更好的基铜界面粗糙度和结合力，从而提供更大的拉脱强度。焊盘尺寸对拉脱强度也有显著影响，小尺寸焊盘在焊接时受热面积比例更大，更易受到热冲击，导致拉脱强度降低。

为了提高FPC柔性线路板的焊接质量，需要严格控制焊接工艺，包括选择合适的焊接材料、优化焊接参数、保持焊件表面的清洁以及采用适当的焊接技术。此外，通过正交分析等方法可以确定焊接过程中的主要影响因素，并给出工艺参数的优化范围，以减少拒焊失效的发生。

总之，FPC柔性线路板的拒焊失效是一个复杂的问题，需要从多个角度进行综合分析和控制，以确保产品的可靠性和稳定性。

一、FPC柔性线路板拒焊智博足球官网入口1919网址案例分析

某不良FPC柔性线路板，初步判断是Pad拒焊，现根据要求分析不良的原因。

二、FPC柔性线路板拒焊智博足球官网入口1919网址测试分析

1.外观检查

经过外观检测NG品Pad有部分区域存在拒焊现象，经无水乙醇清洗后在光学显微镜检查与OK品无明显异常。

NG样品外观图

2.SEM检查

SEM检查OK品和NG品，OK品均无明显外观异常，NG品的拒焊位置Pad上发现多有裂痕。

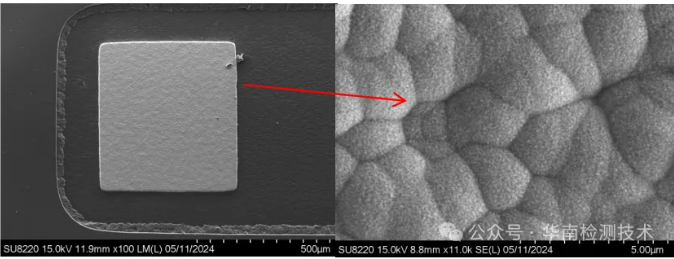

OK品Pad SEM形貌图

NG品Pad SEM形貌图

3.切片分析

对NG品做纵向切片分析，结果显示NG品镍镀层上表面有纵向裂痕，OK品有微裂，无明显大裂痕。

NG品金层最小厚度比OK品偏低，均小于IPC-4552中对焊接用的不同表面处理的厚度要求（最小值不小于50nm）。

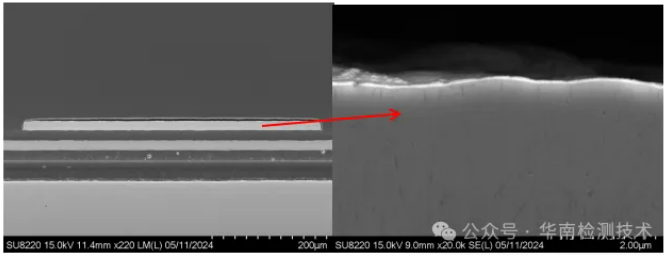

OK品Pad纵向切片图

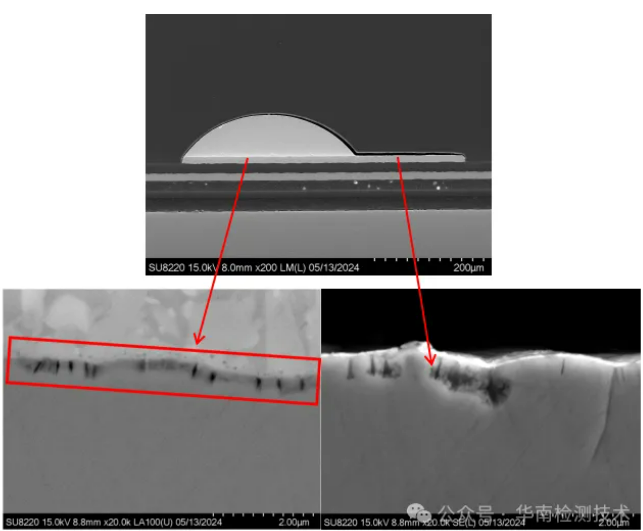

NG品拒焊Pad纵向切片图

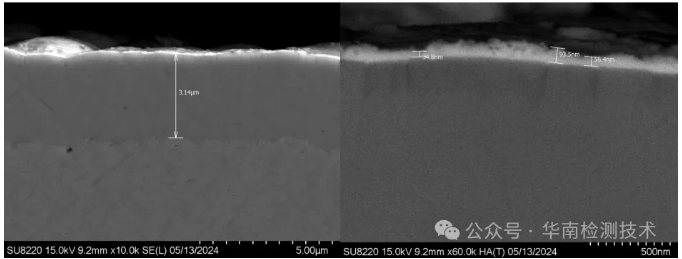

OK品镍、金层厚度测量

NG品镍、金层厚度测量

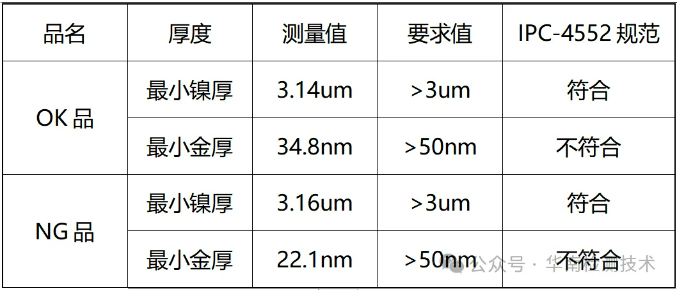

镍、金层厚度测量数据

4.EDS检测

NG品Pad拒焊原因是因为化学镍金表面处理中表面金层过薄，且镍层中磷含量偏低，使得镍层表面氧化腐蚀，产生裂纹，从而导致产品拒焊。

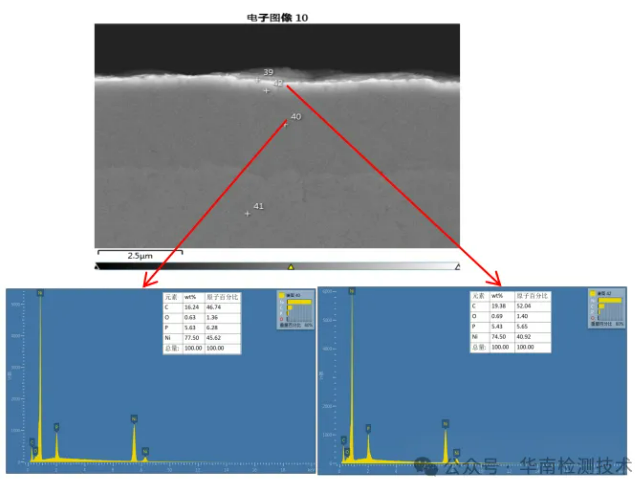

OK品EDS谱图

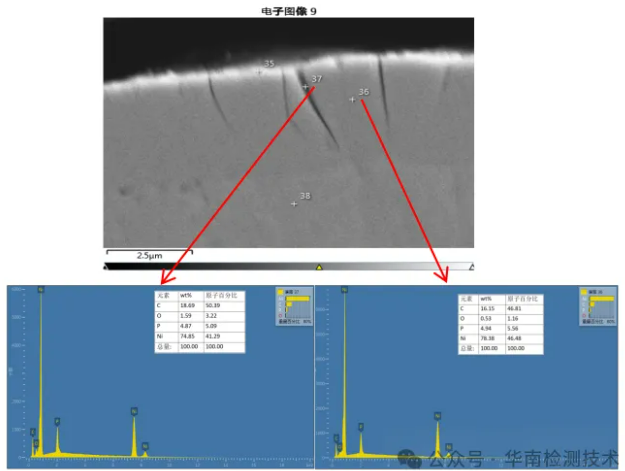

NG品EDS谱图

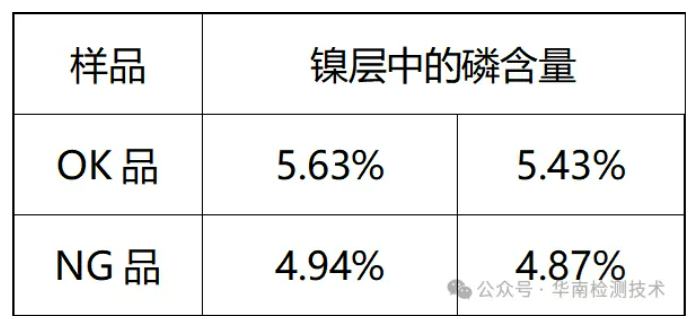

EDS测试结果数据

三、FPC柔性线路板拒焊智博足球官网入口1919网址测试分析结论

综上所述：根据OK和NG品对比结果分析，NG品Pad拒焊原因是因为化学镍金表面处理中表面金层过薄，且镍层中磷含量偏低，使得镍层表面氧化腐蚀，产生裂纹，从而导致产品拒焊。
