吊钩断裂智博足球官网入口1919网址-案例分享

断裂智博足球官网入口1919网址是评估材料或结构在受力过程中因断裂而导致失效的一种过程。通过这种分析，我们可以了解断裂的种类、原因和机理，进而找到预防断裂的方法。

首先，我们需要了解一下断裂的分类。根据材料在发生断裂之前的变形程度，我们可以将断裂分为两种类型，即韧性断裂和脆性断裂。韧性断裂是指当材料在承受较大塑性变形后出现的断裂；而脆性断裂则是指在没有明显的塑性变形时发生的断裂。

在进行断裂智博足球官网入口1919网址时，通常会首先进行宏观分析，通过观察断口的形貌特征，初步确定失效模式和断裂源。接下来，我们会使用各种微观分析工具，如扫描电子显微镜(SEM)，以观察微区的形貌，并使用能谱仪(EDS)来进行微区的成分测定。这些信息可以为后续的深入分析提供依据，例如X射线光电子能谱法(XPS)。

No.1 吊钩断裂智博足球官网入口1919网址案例背景

收到客户1个吊钩样品，客户描述发现吊钩中部固定销钉孔处断裂，该吊钩实际装机时间不足半年。

通过断口宏微观观察、金相组织检查、硬度测试及氢含量测定等手段对吊钩断裂原因进行了分析。

（吊钩断裂图）

No.2 吊钩断裂智博足球官网入口1919网址过程

宏观检查

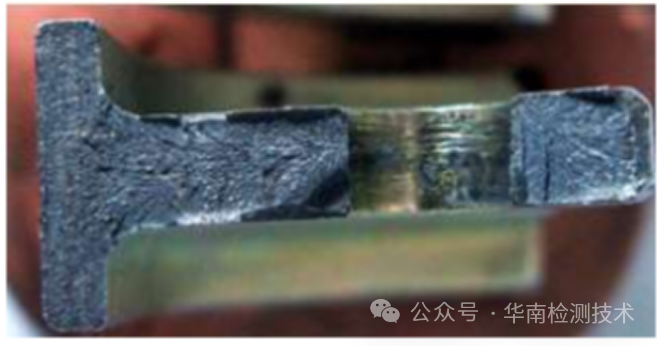

（端口宏观形貌图）

说明

断口平齐，无明显塑性变形，断面粗糙，有明显放射棱线，放射棱线收敛于销钉孔内表面，断口干净无其他附着物，颜色呈浅灰色，瞬断区约占断口面积的 10%，宏观未见明显冶金缺陷。吊钩内孔肉眼可见明显加工刀痕。

微观观察

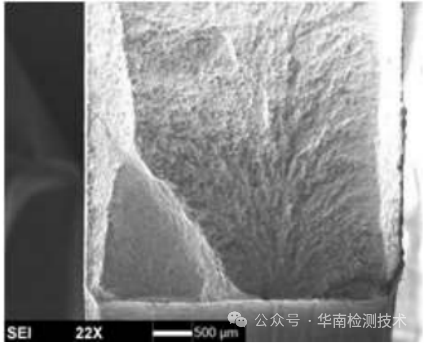

（图1 源区形貌）

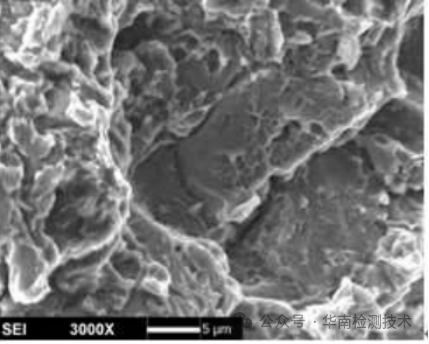

（图2 扩展区 韧窝+解理形貌）

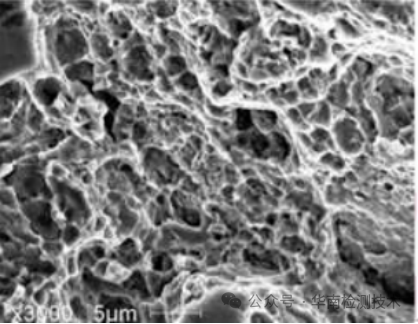

（图3 瞬断区 韧窝形貌）

说明

断口源区形貌如图1 所示，裂纹源位于销钉孔内表面，放射棱线收敛方向，源区未见明显冶金缺陷。断口比较干净，无脏物附着，在电镜下观察，扩展区为解理+韧窝形貌，解理面上可见清晰撕裂棱 ，如图2。最后瞬断区为韧窝特征，如图3。

金相组织分析

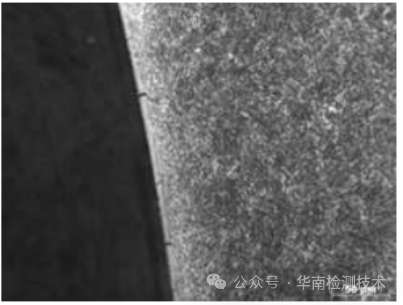

（图4 销钉孔内壁）

（图5 显微组织）

说明

在吊钩端部横向取样，经镶嵌、磨抛后用 4%硝酸酒精溶液侵蚀，后在显微镜下观察，发现在销钉孔内壁存在较多细小原始裂纹。见图 4。其显微组织为下贝氏体+上贝氏体+沿晶断续网状铁素体，见图 5。

硬度检测

说明

对断裂吊钩进行硬度检测，洛氏硬度值为 HRC38.2，HRC38.5，符合 HRC34-42 的委托要求。

氢含量测定

说明

对吊钩进行氢含量测定，其结果为 4×10¯⁶

EDS 成分分析

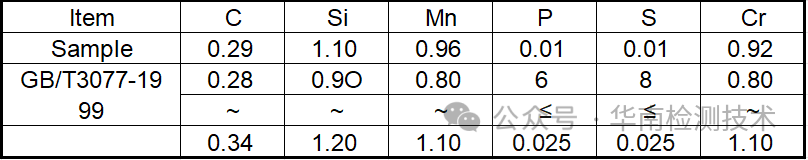

EDS成分分析结果（质量分数 %）

说明

化学成分分析结果见表1，其结果符合标准值要求。

No.3 吊钩断裂失效分析结果

吊钩断口干净平齐，宏观可见明显放射棱线，无明显塑性变形，呈脆性断裂特征。微观断口呈解理+沿晶特征，解理面和沿晶面上出现撕裂棱；裂纹起源于销钉孔内表面加工刀痕处；吊钩的工作应力主要为静拉应力；金相检验可见销钉孔内表面存在较多细小原始裂纹，裂纹尖端形成应力集中，以上特征符合氢脆的特征。

该故障吊钩热处理过程中淬火冷速较慢，导致组织中出现脆硬的上贝氏体组织，以及使钢的强度、塑性降低的网状铁素体组织，而且销钉孔内表面有粗大加工刀痕，这些都对吊钩氢脆断裂起到了促进作用。由此可知，吊钩的失效性质为氢脆。
