焊点切片分析:检测电子元器件内部缺陷的利器

焊点切片分析是一种检测电子元器件内部缺陷的有效方法，通过X-ray观察异常位置并制定切片方案，然后进行金相磨抛机切片和显微镜观察。还可以进行SEM和EDS分析获取更详细的信息。焊点切片分析在电子制造业中具有广泛应用前景，但也存在切片过程可能损伤样品、操作难度大和成本高等局限性。

在电子制造业中，焊点的质量和可靠性是决定产品性能的关键因素之一。为了确保产品质量，对焊点进行深入研究和分析显得尤为重要。焊点切片分析作为一种有效的检测方法，可以检测电子元器件内部缺陷、焊点失效原因以及PCB和元器件的异常状况，从而为改进设计和提高产品质量提供有力支持。

焊点切片分析主要用于检查电子元器件内部缺陷、焊点智博足球官网入口1919网址、PCB及元器件异常状况分析等。其中，PCB及元器件异常状况分析包括PCB结构缺陷（如PCB分层、孔铜断裂等）、材料内部结构缺陷、BGA空焊和虚焊等。通过对这些异常状况的分析，可以找出问题的根源，为改进设计和提高产品质量提供依据。

进行焊点切片分析首先需要对X-ray观察异常位置制定定位或者非定位切片方案。在确定切片方案后，将器件固化，然后用金相磨抛机进行切片。接下来，在测量显微镜下观察异常焊点，如裂纹、空洞等。通过这种方法，可以直观地观察到焊点的微观结构，为进一步分析提供基础。

对于一些特定的位置，还可以进行SEM（扫描电子显微镜）分析。例如，可以通过SEM分析空洞尺寸、IMC（金属间化合物）厚度、粘接情况等。此外，还可以进行异常位置的EDS（能谱仪）分析检测，以获取更详细的元素信息。这些分析方法可以为焊点失效原因的查找提供更多线索。

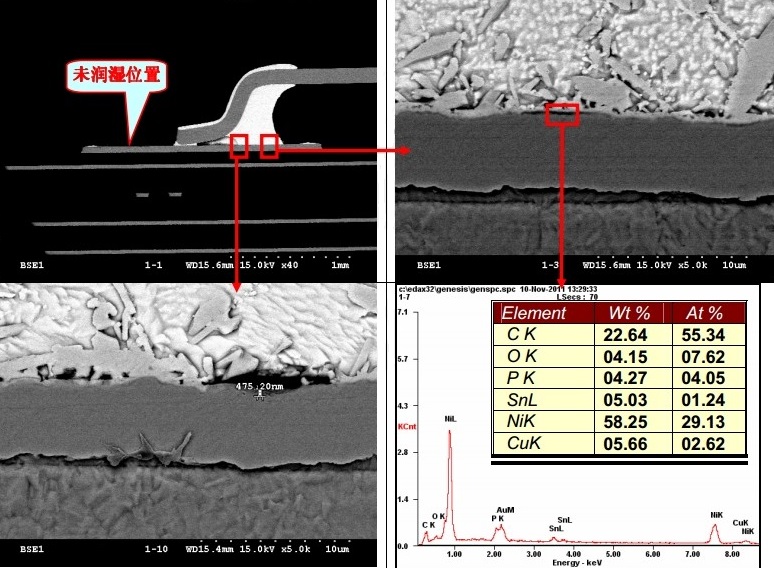

（样品失效位置切片截面SEM照片及EDS谱图）

焊点切片分析在电子制造业中具有广泛的应用前景。通过对焊点的深入研究和分析，可以发现潜在的质量问题，为改进设计和提高产品质量提供有力支持。同时，焊点切片分析还可以为电子元器件的设计、制造和使用提供宝贵的经验和数据。

然而，焊点切片分析也存在一定的局限性。首先，切片过程可能会对样品造成损伤，影响后续的分析结果。其次，切片分析需要专业的设备和技术，操作难度较大。此外，切片分析的成本相对较高，可能不适合大范围的筛查。

总结
