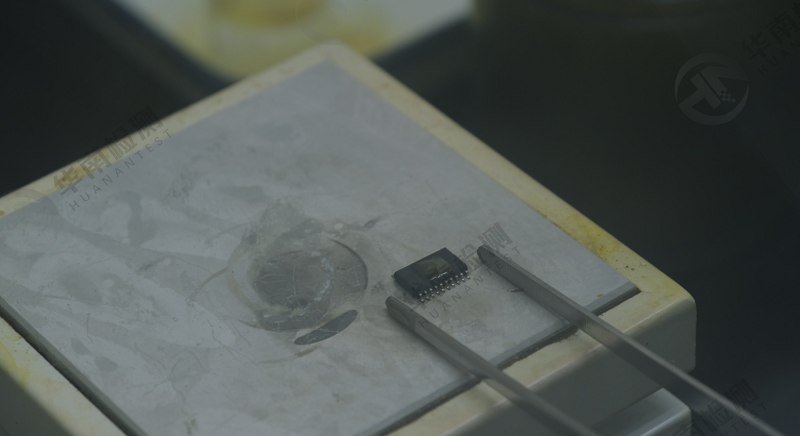

芯片开封的原因以及步骤

芯片开封是电子行业中的重要工艺步骤之一。它通过将封装材料切割或腐蚀，露出需要确保环境清洁、芯片定位准确，并进行必要的清洁处理。开封后，芯片可以进行功能性测试，验证其性能是否正常。同时，裸露的芯片可与外部电路焊接或连接。最后，根据需求进行适当的封装保护，以保障芯片的完整性和可靠性。芯片开封在电子产业中具有重要作用，为产品的性能和可靠性提供了关键支持。

芯片开封的主要原因：

功能测试：芯片在封装之前无法进行功能性的电气测试。通过开封，可以将裸露的芯片连接到测试设备上，进行各种电学测试，以验证芯片的性能和功能是否正常。

外部连接：芯片需要与外部电路或其他器件连接才能实现其功能。开封后，芯片的引脚暴露出来，可以与其他器件进行焊接或连接，从而实现信号传输、电力供应等功能。

故障分析：在芯片制造过程中，如果遇到芯片不良或故障的情况，开封可以让智博足球官网入口1919网址人员对芯片进行观察和分析，以确定故障的根本原因，并采取相应的纠正措施。

重封装：有时，芯片的初始封装不满足产品要求，需要进行更高级别的封装。在这种情况下，开封可使芯片重新暴露，以便进行更高级别的封装，以提供更好的保护和性能。

芯片开封的主要步骤：

准备工作：确定开封环境和条件，包括温度、湿度等。确保开封操作区域的清洁，以防止灰尘和其他污染物进入芯片。

芯片定位：将需要开封的芯片放置在专用的夹具或固定设备上，以确保芯片位置准确，并且不会受到损坏。

切割/腐蚀：使用切割工具或化学腐蚀物质对封装材料进行切割或腐蚀，以暴露出芯片的引脚和芯片表面。

清洁处理：通过使用清洁溶剂或去离子水等方法，清洁芯片表面和裸露的引脚，以去除可能存在的污染物。

功能测试/故障分析：裸露的芯片可以进行功能性电气测试，以验证其性能和功能是否正常。同时，也可以进行故障分析，观察芯片是否存在损伤或其他问题。

焊接/连接：根据需求，将芯片的引脚焊接到其他器件或基板上，确保与外部电路的连接。

封装保护：根据芯片的具体要求，进行适当的封装保护措施，可以进行焊球涂覆、塑料封装等操作，以保护芯片免受外界环境的影响。

芯片开封是为了功能测试、外部连接、故障分析和重封装等目的而进行的重要步骤。通过开封，可以对芯片进行电学测试，确保其性能和功能正常。开封后，芯片的引脚暴露出来，可以与其他器件连接，实现信号传输和电力供应。对于不良或故障的芯片，开封可以进行故障分析，找出问题所在并进行纠正。此外，有时需要对芯片进行更高级别的封装，开封可以为重封装提供便利。芯片开封的具体过程包括准备工作、定位、切割、清洁处理、功能测试、焊接连接和封装保护等步骤。通过合理的开封过程，确保芯片质量和可靠性，提高产品的性能和品质。
