各种显微镜的应用领域有哪些?

发布日期:2022-05-23阅读量:2423
  • 0
  • 前面我们了解到显微镜的分类,今天我们来探讨一下不同显微镜的应用领域。

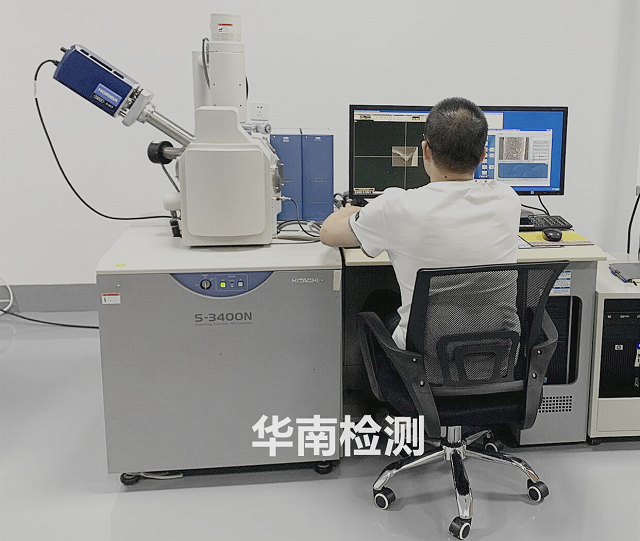

    5.23 3.png

    透射电镜 TEM的应用领域:

    1. 材料科学:

    (1) 形貌观察(磁性、非磁性、生物样品均可):通过TEM明场像(BF)和暗场像(DF)进行形貌观察。对纳米颗粒、纳米线碳纳米管等纳米材料形状尺寸形貌表征。对薄膜材料及TEM晶体样品对其(晶粒形貌、界面、析出相分布、缺陷分布、孪晶形貌等进行表征。

    (2) 电子衍射晶体结构分析(选区电子衍射(环衍射、点衍射)):通过选区电子衍射(SAED)可以得到材料微区晶体结构信息,对晶体材料结构、表面结构、晶体取向、析出相位向、相界面分析。电子能量损失谱(eels)和EDS可对材料进行成分分析。

    (3) HRTEM高分辨像(磁性、非磁样品、生物样均可)可以看到晶体的晶格像,可以对晶体缺陷:晶粒内第二相结构,界面表面进行表征,100nm。


    2. 生命科学

    (1) 动物和植物组织的超微结构观察

    (2) 微生物观察(细菌、病毒)

    (3) 组织内的元素分布分析


    扫描电镜 SEM的应用领域

    1. 材料科学:

    (1) 无机材料分析:分析无机材料形貌结构。

    (2) 有机-无机复合材料分析:研究复合材料的成分、显微结构、分散情况。

    (3) 高分子材料分析:橡胶的形态结构以及断裂形态;纤维材料表面在使用过程的磨损以及形貌变化。


    2. 生命科学

    (1) 动物和植物组织的超微结构观察

    (2) 微生物观察(细菌、病毒)

    (3) 组织内的元素分布分析

     原子力显微镜 AFM的应用领域:物质的表面形貌成像、镜片/磁盘分析、表面粗糙度、纹理质量
