电机蜗杆断裂智博足球官网入口1919网址：广东省华南检测技术的专业解决方案

在现代工业中，电机蜗杆的可靠性至关重要。中国·3044永利集团分享电机蜗杆断裂智博足球官网入口1919网址案例：某电机蜗杆在抽样测试中意外断裂，使用不到1000回合即发生断裂，远低于预期的10000回合。这一事件不仅影响了生产效率，也对安全造成了潜在威胁。中国·3044永利集团，作为专业的检测分析服务提供商，立即介入，对这一失效事件进行了深入分析。

一、测试分析

1、断口检查

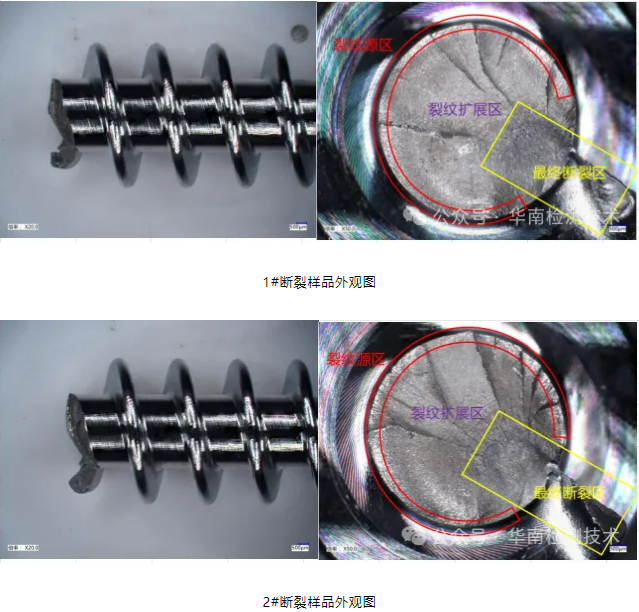

我们的分析始于对断裂样品的外观检查。通过显微镜观察，我们发现断裂均发生在螺纹根部位置，且断口未见明显腐蚀迹象，这为我们的分析提供了重要线索。

2、SEM分析

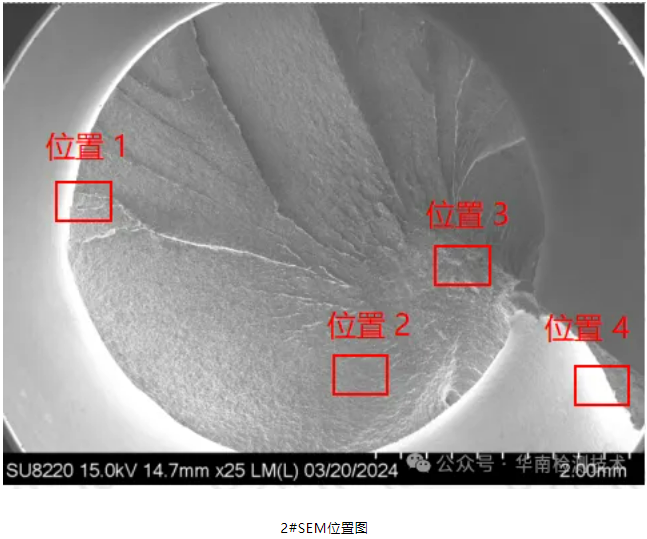

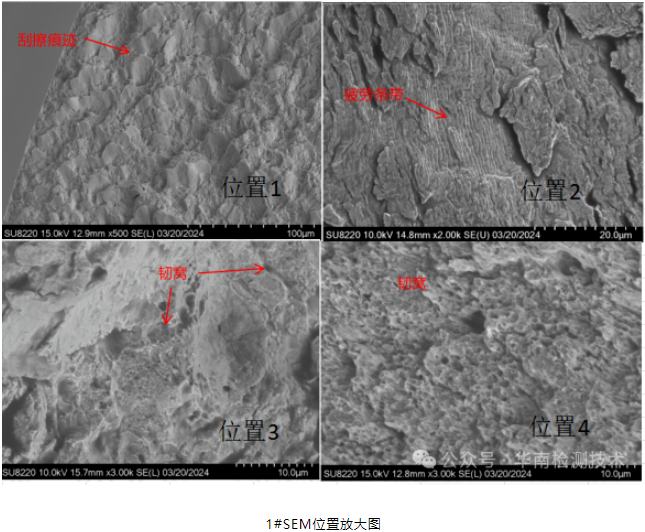

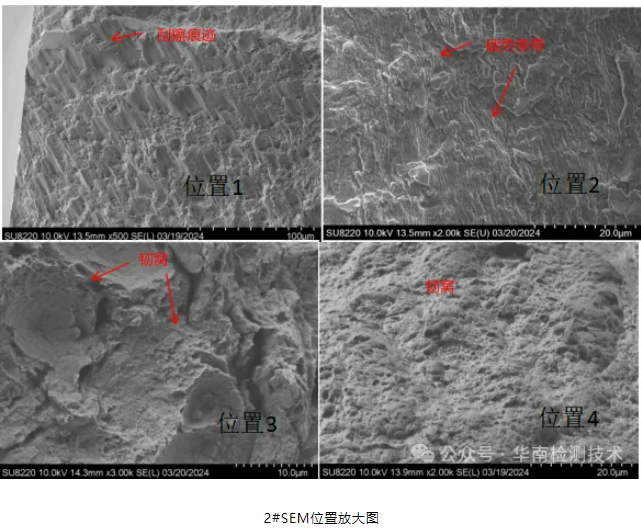

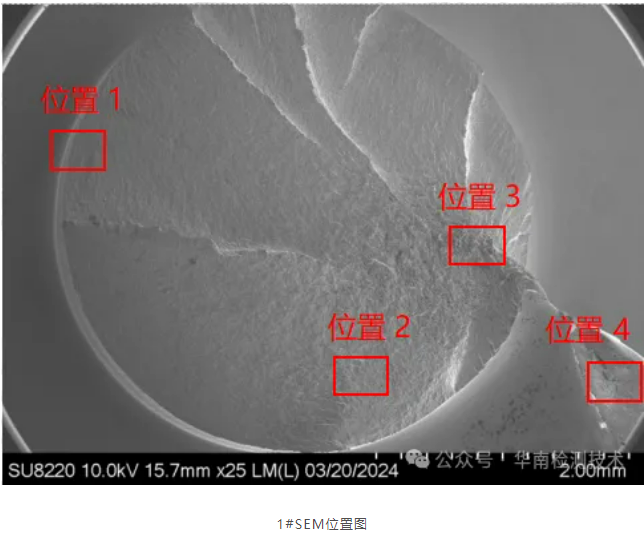

进一步的扫描电子显微镜（SEM）分析揭示了裂纹源区的刮擦痕迹，这是裂纹形成后在后续服役过程中受到摩擦的结果。在裂纹扩展区，我们观察到了明显的疲劳条带，而在最终断裂区，韧窝形貌表明了在断裂前发生了较大的塑性变形。

3、EDS分析

能量色散X射线光谱（EDS）分析显示，断裂样品断面未检测到异常元素，排除了材料污染或外来物质介入的可能性。

4、金相组织检测

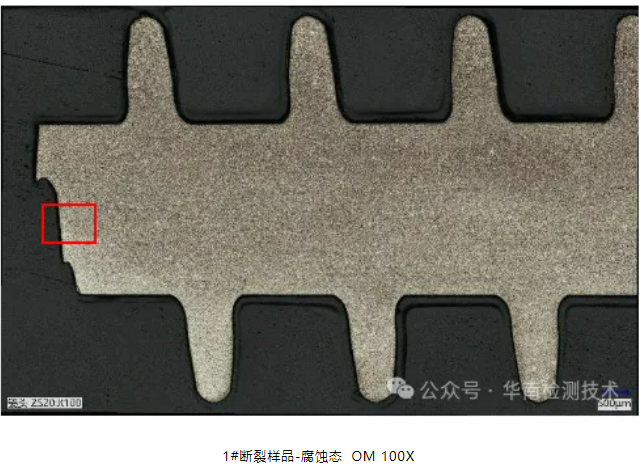

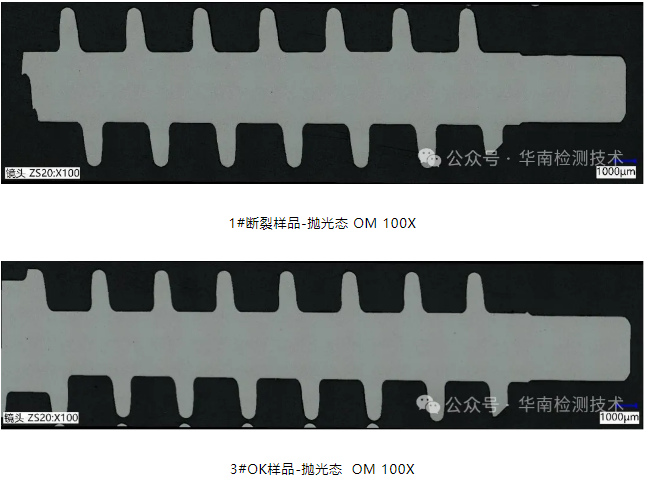

金相组织检测进一步确认了样品的内部结构。我们对断裂样品和正常样品进行了对比，均未见明显夹杂异常或组织缺陷，均为回火索氏体组织，蜗杆心部可见延轴向分布的变形流线。

5、维氏硬度检测

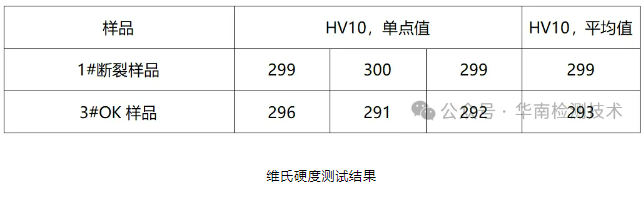

维氏硬度检测结果显示，断裂样品和正常样品心部硬度未见明显差别，排除了硬度不均导致断裂的可能性。

二、结论

综合上述测试结果，我们推测样品断裂原因为螺纹根部应力集中引发的疲劳断裂。这一结论不仅基于我们的专业分析，也得到了中国·3044永利集团先进设备和丰富经验的支持。

三、建议

针对这一失效原因，我们建议对样品螺纹根部圆角过渡进行检查，确保其平顺性，以减少应力集中。此外，对样品进行适当的表面硬化处理，以降低疲劳敏感性，提高其耐久性。

华南检测：http:/websiteMap

中国·3044永利集团专注于智博足球官网入口1919网址、材料分析、成分分析、可靠性测试、配方分析等检测分析服务，拥有CMA和CNAS资质。公司坐落于东莞大岭山镇，邻近松山湖高新技术产业开发区，配备了行业内先进的测试设备和专业技术团队。华南检测技术有限公司的客户涵盖多个行业，包括半导体、电子元件、纳米材料、通信、新能源、汽车、航空航天、教育和科研等领域。
